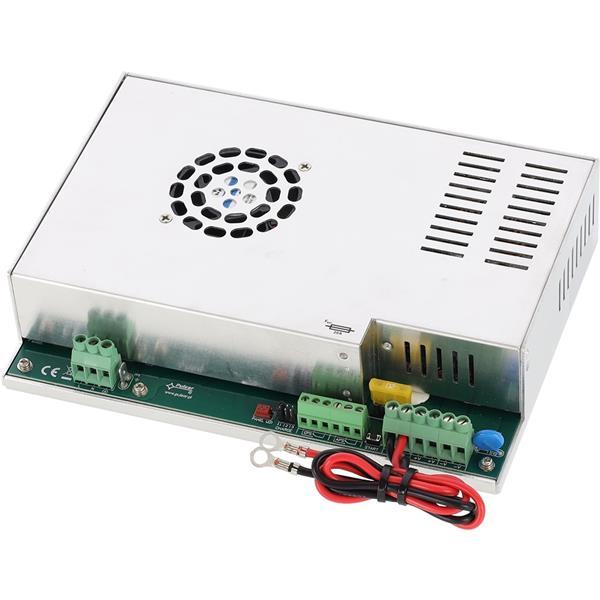

Zasilacz buforowy PSG2-12V20A 13,8V 20A

Zasilacz buforowy impulsowy UPS 12V DC 20A do kamer IP routera switcha zabudowy Grade 2

Zasilacz buforowy to urządzenie odpowiadające za nieprzerwane zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). W sytuacji, gdy nastąpi zanik napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe - gwarantując pełne bezpieczeństwo zarówno samego zasilacza, jak i zasilanych urządzeń.

Zasilacze buforowe zostały zaprojektowane zgodnie z wymaganiami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasie środowiskowej II oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I.

Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 12V DC (±15%).

Najważniejsze funkcje:

• Zasilanie: 200 - 240 V AC

• Wyjście zasilania: 20 A / 13.8 V DC (sumaryczny prąd wyjściowy wraz z ładowaniem); funkcja START manualnego załączenia zasilania z akumulatora

• Zgodność z normami: Norma alarmowa EN50131, Stopień 1÷2; Norma kontroli dostępu EN60839-11, Stopień 1÷2

• Prąd ładowania akumulatora: 2A/4A/8A

• Sprawność: 87%

• Wymiary: 237 x 168 x 54 [+/-2 mm]

• Zabezpieczenia: SCP, OLP, OVP, UVP

• Wyjścia techniczne typu przekaźnikowego: EPS – awaria sieci AC; APS – awaria akumulatora

Cechy urządzenia:

• Zgodność z normą do systemów sygnalizacji włamania i napadu (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasy środowiskowej II

• Zgodność z normą do systemów kontroli dostępu (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I

• Napięcie zasilania ~200 - 240 V

• Bezprzerwowe zasilanie DC 13,8 V lub 27,6 V

• Wysoka sprawność (do 89%)

• Prąd ładowania akumulatora wybierany zworką

• Ochrona akumulatora przed nadmiernym rozładowaniem (UVP)

• Wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN1-4

• Funkcja START manualnego załączenia zasilania z akumulatora

• Sygnalizacja optyczna LED

• Dynamiczny test akumulatora

• Kontrola ciągłości obwodu akumulatora

• Kontrola napięcia akumulatora

• Wyjście techniczne EPS zaniku sieci - przekaźnikowe

• Wyjście techniczne APS sygnalizacji awarii akumulatora – przekaźnikowe

• Kontrola ładowania i konserwacji akumulatora

• Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

Zastosowanie:

Zasilacz buforowy umożliwi zasilanie urządzeń, które obowiązkują potrzebują stabilizowanego napięcia 12V DC. Poniżej prezentujemy produkty, z którymi prezentowany zasilacz będzie kompatybilny:

• Kamera IP

• Router

• Switch

• Czujka

• Sygnalizator

• Zwora elektromaggnetyczna

• Elektrozaczep

• Domofon

• Wideodomofon

Zabezpieczenia:

Zasilacz buforowy został wyposażony w szereg zabezpieczeń umożliwiający bezpieczne korzystanie z urządzeń. Poniżej prezentujemy poszczególne zabezpieczenia zastosowane w tym urządzeniu.

• Przeciwzwarciowe SCP

• Nadnapięciowe OVP

• Przepięciowe

• Przeciążeniowe OLP

Dane techniczne

• Typ zasilacza EN50131-6: A, stopień zabezpieczenia 1, 2, klasa środowiskowa II

• Zasilanie: ~ 200 - 240 V

• Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej: 20 - 40mA

• Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)

• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót

• Zabezpieczenie nadnapięciowe OVP: >37V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)

• Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP: U<19 V (± 0,5V) – odłączenie zacisku akumulatora

• Sygnalizacja optyczna: - dioda LED na PCB zasilacza

• Wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168): LED AC – obecność napięcia AC; LED DC – obecność napięcia na wyjściu zasilacza; APS FLT – awaria akumulatora

• Warunki pracy: Temperatura: -10 C ÷ +40 C wilgotność względna 20%...90%, bez kondensacji

• Klasa ochronności EN 62368-1: I (pierwsza)

• Stopień ochrony EN 60529: IP20

• Klasa środowiskowa EN 50131-6: II

• Klasa środowiskowa EN 60839-11-2: I (pierwsza)

• Temperatura pracy: -10ºC...+40ºC

• Temperatura składowania: -20ºC...+60ºC

• Wibracje i udary w czasie transportu: Wg PN-83/T-42106

• Deklaracje, gwarancja: CE, 2 lata od daty produkcji

• Wyposażenie opcjonalne: Zestaw sygnalizacji optycznej LED PKAZ168, blachy montażowe DIN1-4

• Uwagi: Chłodzenie: konwekcyjne / wymuszone

Napięcie wyjściowe:

• 22 - 27,6 V – praca buforowa

• 20 - 27,6 V – praca bateryjna
