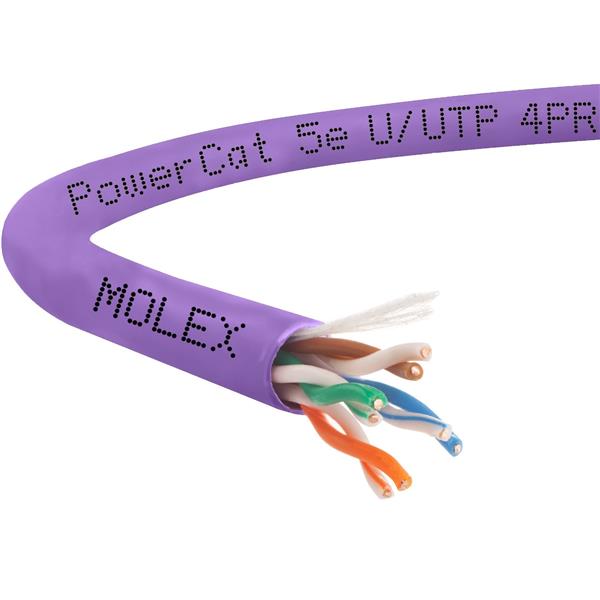

Przewód U/UTP kat.5e PowerCat 5e fioletowy

Kabel PowerCat 5e jest podstawowym elementem linii produktów Molex Premise Networks pod nazwą PowerCat 5e, zaprojektowanej dla spełnienia wymagań szybkich aplikacji sieciowych (np. Gigabit Ethernet 1000Base-T). Jest to kabel nieekranowany, 4 pary UTP – splot każdej pary o innym skoku (tzw. „splot norweski“). Mała średnica zewnętrzna, duża elastyczność i giętkość zapewniają łatwość układania w korytach kablowych. Sprzedawany w odcinkach 305 m pakowanych w kartonowe pudełka. Zalecany jako podstawowy produkt do wykonania okablowania poziomego.

Standardy branżowe
ANSI/TIA-568-C.2 kategoria 5e, ISO 11801:2002 Klasa D, IEC 61156-5,
EN 50173:2007 Klasa D, EN 50288-3

Parametry mechaniczne
Średnica przewodnika [mm]: 24 AWG (0.51mm)
Średnica przewodnika w izolacji [mm]: ≤ 1.0
Ekran wokół pojedyńczej pary: brak
Liczba par: 4
Ekran wokół kabla: brak
Zewnętrzna średnica kabla [mm]: ≤ 5.50
Zakres temperatur [°C]
    podczas instalacji: 0° do +50 °C
    w czasie pracy: -20 do +60 °C
Dopuszczalny promień zagięcia
    podczas instalacji: 8 razy średnica kabla
    w czasie pracy: 4 razy średnica kabla
Materiał powłoki: PVC
Kolor powłoki: żółty
Waga z opakowaniem[kg]: 11.5
Naciąg maks. [N]:100

Kod kolorowy
Para 1: biało-niebieski/niebieski
Para 2: biało-pomarańczowy/pomarańczowy
Para 3: biało-zielony/zielony
Para 4: biało-brązowy/brązowy

Parametry elektryczne
Rezystancja [Ω/km]: 98
Nominalna wartość propagacji: 69%

Parametry transmisyjne
Insertion Loss[1-100MHz] ≤ 1.967·√f+0,023·f+0.050/√f dB/100m
NEXT[1-100MHz] ≥ 35,3-15·log(f/100) dB/100m
PS NEXT[1-100 MHz] ≥ 32,3-15·log(f/100) dB/100m
PS ELFEXT[1-100 MHz] ≥ 23,8-20·log(f/100) dB/100m
PS ELFEXT[1-100 MHz] ≥ 20,8-20·log(f/100) dB/100m
RL[1-10 MHz] ≥ 20+5·log(f/100) dB
RL[10-20 MHz] ≥ 25 dB
RL[25-100 MHz] ≥ 24-7·log(f) dB
Propagation Delay ≤ 543+36 √f ns/100m
Delay Skew ≤ 45 ns/100m
