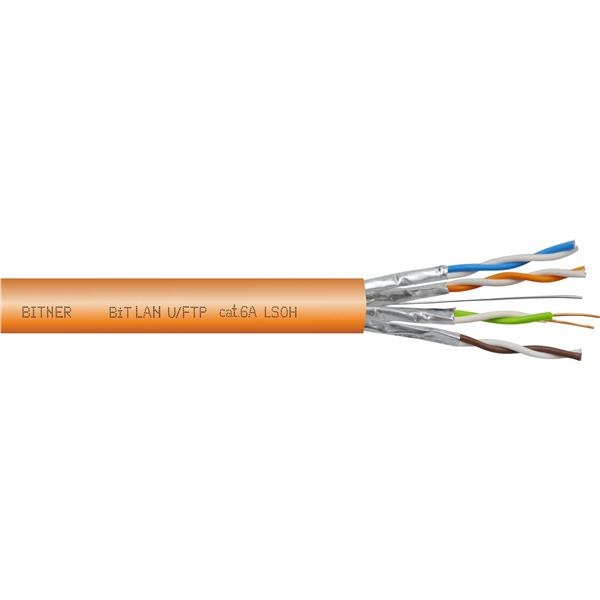

BiTLAN®U/FTP cat.6A LSOH 500 MHz

Bezhalogenowy kabel do sieci teleinformatycznych

BiTLAN U/FTP cat.6A LSOH przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 500MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s. Indywidualnie ekranowane pary folią Al/Pet dodatkowo wpływają na poprawę parametrów teletransmisyjnych niwelując zakłócenia zewnętrzne oraz występujące między parami dlatego można je stosować w sieciach przemysłowych narażonych na oddziaływanie zewnętrznych zakłóceń elektromagnetycznych. Kable stosuje się do ułożenia na stałe w tzw. okablowaniu strukturalnym wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801-1, ANSI/TIA 568-C.2. Posiadają powłokę bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 61034-2, EN 61034-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 60754-2, EN 60754-2, IEC 60754-2, która umożliwia zastosowanie kabla w miejscach o podwyższonych wymaganiach przeciwpożarowych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).

Podstawowe

• Rodzaj: Kable teleinformatyczne

• Napięcie pracy: 150 V

• Próba napięciowa: 700V AC; 1000V DC

• Rezystancja izolacji: 2 GΩxkm

• Pojemność: 45 ± 5 nF/km

• Min. promień gięcia połączenia na stałe: 6xØ

Temperatura pracy

• Temperatura przy ułożeniu na stałe od: -30°C

• Temperatura przy ułożeniu na stałe do: 70°C

• Min. temperatura układania: -10°C

Rezystancja pętli żył w torze (max): 145 Ω/km
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Impedancja falowa przy częstotliwości 100MHz: 100±5Ω

Konstrukcja kabla

• Materiał żył: żyły miedziane

• Budowa żył roboczych: żyła jednodrutowa

• Rodzaj izolacji: PE

• Ekran: ekran foliowy

• Konstrukcja ośrodka: kabel parowany / trójki / czwórki

• Rodzaj powłoki: LSOH

• Kolor powłoki: pomarańczowy

Własności ogniowe i funkcyjne

• Niska emisja dymów EN 61034, Bezhalogenowy

Nierozprzestrzenianie płomienia

• Na pojedynczym kablu

Warunki układania

• Kabel wnętrzowy
