Strona główna » Przewody » Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m
Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m-33131Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m-33132
Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m-33131
Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m-33132

Przewód U/FTP kat.6A Netset B2ca s1a,d1,a1 500m

Brak

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 26039

Cena brutto: 1 968,04 zł

Cena netto: 1 600,03 zł

Cena katalogowa: 1 968,04 zł

Oszczędzasz: 0,00 zł

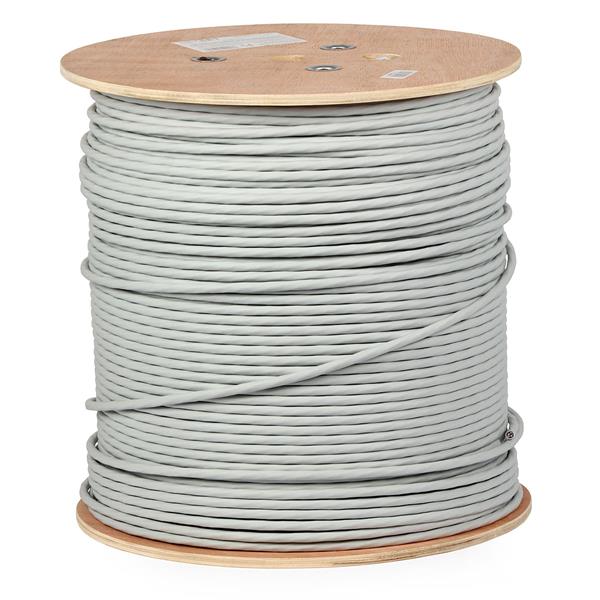

Ilość: 500m/bęben
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.

Zgodnie z wytycznymi SEP kabel klasy CPR B2ca musi być instalowany w drogach ewakuacyjnych:

  • Budynki wysokościowe (WW) o wysokości ponad 55 m nad poziomem terenu

  • Budynki wysokie (W) o wysokości ponad 25 m do 55 m nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie

  • Budynki o kategorii zagrożenia ludzi ZL I – zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się

  • Budynki o kategorii zagrożenia ludzi ZL II – przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych

  • Budynki o kategorii zagrożenia ludzi ZL III – użyteczności publicznej niezakwalifikowane do kategorii ZL I oraz ZL II

  • Budynki o kategorii zagrożenia ludzi ZL IV – mieszkalne

  • Budynki o kategorii zagrożenia ludzi ZL V – zamieszkania zbiorowego niezakwalifikowane do kategorii ZL I oraz ZL II

  • Budynki PM oraz IN (budynki produkcyjne, magazynowe, inwentarskie i in.).

Deklaracja właściwości użytkowych (.pdf)

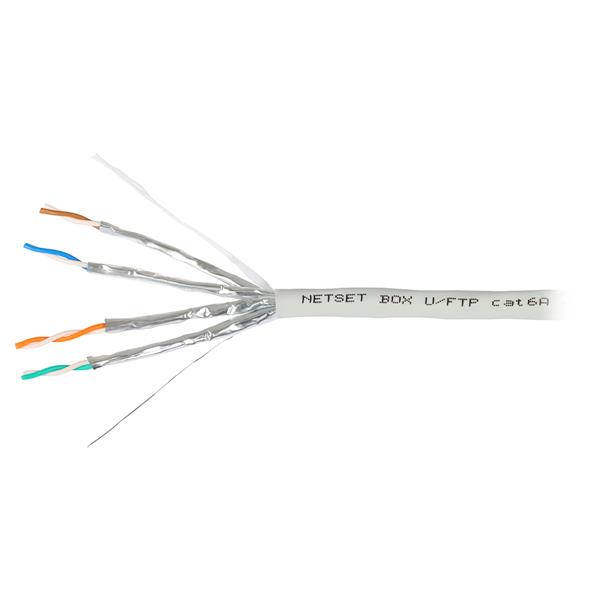

Skrętka NETSET U/FTP kat. 6A jest wysokiej jakości przewodem przeznaczonym do wykonywania profesjonalnych instalacji w warunkach wewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego.

Cechy wyróżniające skrętki NETSET U/FTP kategorii 6A E1616:

  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

  • parametry znacznie przewyższajace wymagania kategorii 6A

  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

  • znacznik metrowy,

  • żyły jednodrutowe miedziane o średnicy Ø 0,57 mm (23 wg AWG),

  • izolacja żył wykonana z polietylenu Skin-foam-skin PE, średnica żył: Ø 0,57 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

  • żyły izolowane skręcone w pary,

  • powłoka kabla wykonana z LSZH, średnica zewnętrzna Ø 7,4 mm,

  • błąd w metrażu nadruku max. 0,5%.

Skrętka NETSET U/FTP kategorii 6A   została wyprodukowana zgodnie z normami:

  • Ogólne wymagania dla kategorii 6A

    • ISO/IEC 11801:2011 (Ed. 2.2)

    • IEC 61156-5:2012 (Ed. 2.1)

    • EN 50173-1:2011

    • EN 50173-2:2007 A1:2010

    • EN 50288-10-1:2012

    • ANSI/TIA-568-C.2:2009

  • Normy dotyczące palności

    • IEC 60332-1-1:2015 (Ed. 1.1) / IEC 60332-1-2:2015 (Ed. 1.1)

    • IEC 60754-1:2011 (Ed. 3.0) / IEC 60754-2:2011 (Ed. 2.0)

    • IEC 61034-1:2013 (Ed. 3.1) / IEC 61034-2:2013 (Ed. 3.1)

  • Reakcja na ogień

    • Klasyfikacja B2ca-s1a-d1-a1

    • EN 50575:2014 including amendment A1:2016

    • EN 60332-1-2:2004 including amendment A1:2015

    • EN 13501-6:2014

Przewód objęty jest 15 letnią gwarancją.



Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET U/FTP kategorii 6A   przeznaczona jest do pracy w otoczeniu o temperaturze od -30 oC do +50 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne



Nazwa

Przewód NETSET U/FTP 6A skrętka ekranowana, wewnętrzna

Kod

Budowa

Żyły

jednodrutowe miedziane
średnica 0,56 mm

Izolacja żyły

materiał Skin-foam-skin PE
grubość 1,330 mm

Ekran

Folia aluminiowa
grubość 0,45 mm

Płaszcz

materiał LSZH
grubość 0,65 mm
średnica 7,4 mm
kolor szary

Oznaczenia

Przewodu

Nadruk długości przewodu (błąd <0,5%)

Żył

kolory:

biało-pomarańczowy
pomarańczowy

biało-zielony
zielony

biało-niebiseki
niebieski

biało-brązowy
brązowy

Parametry elektryczne

Impedancja falowa [Ω]

100 ±15

Prędkość propagacji NVP [%]

74

Rozrzut opóźnienia [ns/100m]

<45

Pojemność elektryczna asymetryczna do ziemi [pf/100m]

max 330

Rezystancja DC [Ω/100m]

9,38



Średnica szpuli [mm]

380

Szerokość szpuli [mm]

385

Średnica otworu wewnątrz szpuli [mm]

33



Wyniki testów skrętki

  • Return Loss (tłumienność odbicia)

Częstotliwość [MHz]

Wynik [>dB]

1

20

4

23

8

24,5

10

25

16

25

20

25

25

24,3

31,25

23,6

62,5

21,5

100

20,1

200

18

250

17,3

300

16,8

500

15,2
