Przewód światłowodowy ZW-NOTKtcD 8J SM 9/125

Kabel światłowodowy 8 włókien SM 9/125 U-DQ(ZN)BH CTC G.657.A1 Eca uniwersalny

Kabel światłowodowy jednomodowy uniwersalny gryzonioodporny U-DQ(ZN)BH (ZW-NOTKtcD) - całkowicie dielektryczny o lekkiej konstrukcji jednotubowej.

Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na promieniowanie UV. Kabel zawiera 8 włókien światłowodowych, wypełniony jest żelem hydrofobowym dla ochrony włókien przed przenikaniem wilgoci. Przeznaczony do instalacji wewnętrznej i zewnętrznej w kanalizacji teletechnicznej.

Instalacja może odbywać się metodami mechanicznymi (zaciąganie) oraz pneumatycznymi (wdmuchiwanie). Kabel zgodny z CPR.

Cechy serii:

• Uniwersalny kabel światłowodowy jednomodowy 9/125 μm

• Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia

• Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową wypełnioną żelem

• Przeznaczony do instalacji wewnętrznych oraz zewnętrznych

• Kabel gryzonioodporny

 Parametry techniczne:

• Typ kabla: CTC (kabel w tubie centralnej)

• Konstrukcja kabla: 8 x SM (1x8)

• Maksymalna siła naprężająca instalacyjna Tm: 1300N

• Promień gięcia: 125mm

• Odporność na odkształcenia: tak

• Gryzonioodporny: tak

• Ochrona przed wzdłużnym przenikaniem wilgoci: tak

• Bezhalogenowy (zgodnie z EN 60754-1/2): tak

• UV odporność: tak

• Klasyfikacja ogniowa: Eca

Parametry optyczne:

• Typ włókna: SM

• Standard włókna: ITU-T G.657.A1

Parametry środowiskowe

• Temperatura pracy: -40°C / +70 °C

• Temperatura instalacji: -15°C / +55 °C

• Temperatura podczas transportu: -40°C / +70 °C

Parametry fizyczne:

• Waga: 38 kg / km

• Średnica zewnętrzna: 6.2 mm

• Grubość powłoki zewnętrznej: 1.2 mm

• Kolor powłoki zewnętrznej: czarny

• Powłoka zewnętrzna: LSZH

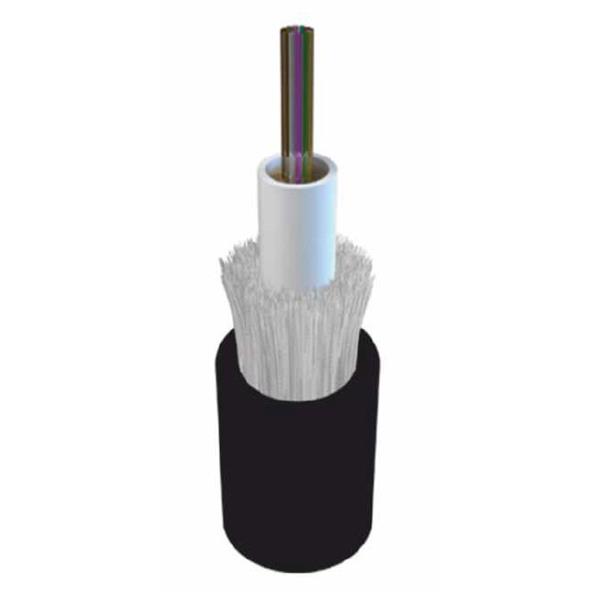

Budowa kabla:

1. Włókna światłowodowe

2. Tuba centralna z 8 włóknami

3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego

4. Powłoka zewnętrzna LSOH
