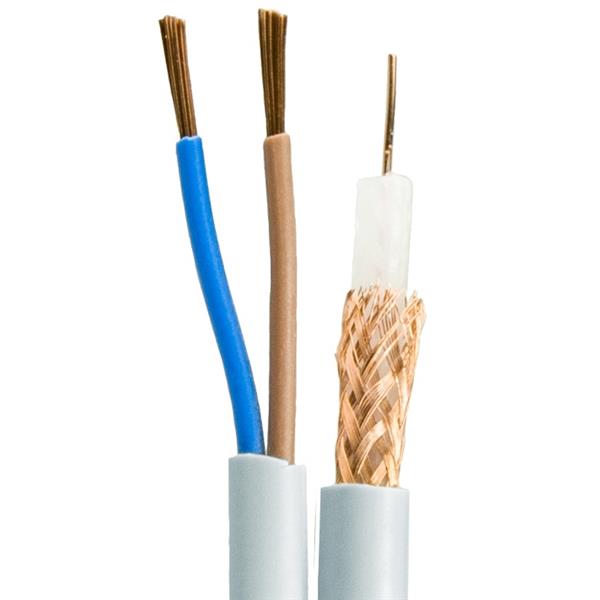

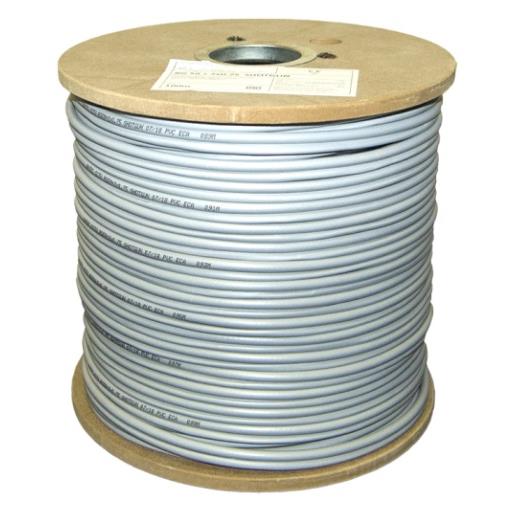

Przewód RG-59+2x0,75 Shotgun na metry-36687Przewód RG-59+2x0,75 Shotgun na metry-36686
Przewód RG-59+2x0,75 Shotgun na metry-36687
Przewód RG-59+2x0,75 Shotgun na metry-36686

Przewód RG-59+2x0,75 Shotgun na metry

Brak

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29074

Kod producenta: K-60+0,75 40% oplot

Cena brutto: 2,80 zł

Cena netto: 2,28 zł

Przed zakupem produktu wybierz wymagane opcje.
Ilość: mb
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

SHOTGUN RG59+2X0,75 IDEALNY DO CCTV
• kabel współosiowy zintegrowany z żyłami zasilającymi
• zasilanie linka 2x0,75 mm²
• żyła wewnętrzna miedziana 0,59 mm,
• wygoda stosowania i atrakcyjna cena


RG59+2x0,75 typu Shotgun jest kablem koncentrycznym 75  zintegrowanym z żyłami zasilającymi o konstrukcji ósemkowej , przeznaczonym głównie do stosowania w instalacjach telewizji przemysłowej. Część współosiowa jest przewodem typu RG-59 z żyłą wewnętrzną 0,59 mm i dielektrykiem z litego PE, natomiast zasilanie to dwie żyły wielodrutowe o przekroju 0,75 mm². Parametry podajemy w tabeli poniżej .
Budowa przewodu : jedna para współosiowa rodzaju 75-0,59/3,7 o impedancji falowej 75  oraz dwie żyły wielodrutowe ( Cu lub CuAl ) o
przekrojach znamionowych 0,75 mm² o izolacji polwinitowej .
Ośrodek przewodu : stanowią ułożone równolegle para współosiowa i dwie żyły sterownicze .
Powłoka zewnętrzna : wykonana z PVC uodpornionego na działanie promieni słonecznych wytłoczona jednooperacyjnie na ośrodek .
Zakres pracy : po ułożeniu kabel przeznaczony jest do pracy w otoczeniu o wilgotności względnej powietrza do 100 % oraz w
temperaturze od -30 do +70 C .

Parametr

RG-59+2x0,75 Shotgun


Część sterownicza ( B )


Żyły sterownicze ( 6 ) ...................................................................

2 x linka wielodrutowa w izolacji PVC

Przekrój znamionowy żył sterowniczych .................................................

0,75 mm²

Powłoka zewnętrzna ( 5 )

PVC – średnica 4,5 mm


Część współosiowa ( A )


Żyła wewnętrzna ( 4 ) ....................................................................

Drut Cu - średnica 0,59 mm

Dielektryk ( 3 ) ....................................................................

PE - średnica 3,7 mm

Ekran ( 2 ) ...................................................................

Bardzo gęsty oplot ( ~ 90% pokrycia )

Powłoka zewnętrzna ( 1 ) ...................................................................

PVC - średnica 5,9 mm

Impedancja () .............................................................................

75  3

Pojemność jednostkowa (pF/m) .............................................................

67  3

Skuteczność ekranowania ( 100 – 900 MHz ) ........................................

> 65 dB

Rezystancja żyły wewnętrznej .................................................................

46 /km

Minimalny promień zgięcia w instalacjach wewnętrznych ( mm )

> 5-krota średnica przewodu


Częstotliwość ( MHz ) 50 100 200 450 800 1000 1300

Tłumienie ( dB/100m ) 7,6 10,9 15,2 23,2 32,6 36,6 42,1
