Przewód FTP kat.5e zewn. UV Netset HQ Cu 305m
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 23177
- Opis produktu
- Recenzje produktu (0)
Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

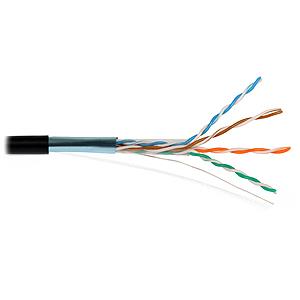

Skrętka NETSET BOX F/UTP ekranowana kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego. Opona zewnętrzna wykonana jest z polietylenu (PE) odpornego na działanie promieniowania słonecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnętrznych, prowadzonych w ziemi, w kanałach kablowych.
Cechy wyróżniające skrętki NETSET BOX F/UTP ekranowana kategorii 5e:
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 5e potwierdzone badaniami w Laboratorium Badań Urządzeń Telekomunikacyjnych Instytutu Łączności w Warszawie ,
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-

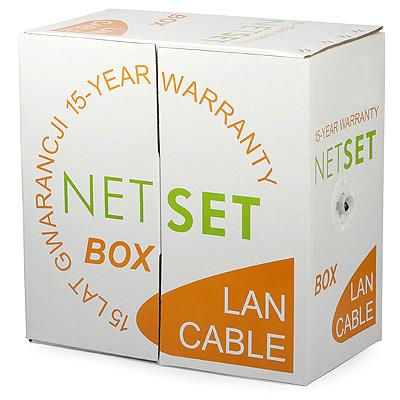

karton 305m samorozwijalny,
-
żyły jednodrutowe miedziane o średnicy Ø 0,5 mm (24 wg AWG),
-
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 1 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
folia poliestrowa
-
ekran aluminiowy
-
powłoka kabla wykonana z polietylenu PE w kolorze czarnym, średnica zewnętrzna Ø 6,2 mm,
-
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e została wyprodukowana zgodnie z normami: PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +50 oC. Temperatura układania - nie niższa niż -30 oC i nie wyższa niż +50 oC.
Dane Techniczne
| Nazwa | NETSET BOX F/UTP 5e |
| Budowa | |
| Żyły | jednodrutowe miedziane o średnicy Ø 0,5 mm (wg 24 AWG) |
| Izolacja żył | PE, folia poliestrowa, ekran alimuniowy |
| Powłoka | czarny PE |
| Średnica zewnętrzna [mm] | 6,2±0,4 |
| Wskaźnik miedziowy [kg/km] | 14,2 |
| Masa gotowego kabla [kg/km] | 34,2 |
| Parametry elektryczne | |
| Impedancja falowa [Ω] | 100 ±15 |
| Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] | ≤56 |
| Prędkość propagacji NVP [%] | 67 |
| Rezystancja torów transmisyjnych [Ω/km] | ≤ 188 |
| Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] | ≤ 1600 |
| Rezystancja izolacji [MΩ/km] | > 5000 |
| Układanie i użytkowanie | |
| Temperatura pracy [°C] | -20...+50 |
| Wilgotność powietrza pracy [%] | 0...100 |
| Temperatura układania [°C] | -30...+50 |
| Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] | >8 |
Przewód NETSET BOX F/UTP kat. 5e został przebadany przez
Laboratorium Badań Urządzeń Telekomunikacyjnych
Instytutu Łączności w Warszawie
uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
Opinię techniczną Instytutu Łączności dotyczącą przewodu NETSET BOX F/UTP Kat.5e można zobaczyć klikając tutaj.
-
Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
| Typ kabla | Tor | Żyła | Rezystancja żyły [Ω/km] | Asymetria rezystancji [%] |
| FTP kat. 5e | 1 | a | 103,41 | 0,60 |
| b | 104,03 | |||
| 2 | a | 107,32 | 0,66 | |
| b | 106,61 | |||
| 3 | a | 101,85 | 0,77 | |
| b | 102,64 | |||
| 4 | a | 100,66 | 0,39 | |
| b | 101,05 | |||
| Wymaganie | - | - | ≤150 | ≤3,0 |
-
Sprawdzanie pojemności skutecznej i asymetrii pojemności .
| Typ kabla | Tor | Pojemność skuteczna [nF/km] | Asymetria pojemności [pF/km] |
| FTP kat. 5e | 1 | 45,40 | 13 |
| 2 | 48,19 | 480 | |
| 3 | 46,14 | 195 | |
| 4 | 44,09 | 15 | |
| Wymaganie | - | - | ≤1600 |
-
Sprawdzenie rezystancji izolacji żył.
| Typ kabla | Tor | Żyła | Rezystancja izolacji [MΩ·km] |
| FTP kat. 5e | 1 | a | 9,6·104 |
| b | 1,2·105 | ||
| 2 | a | 9,0·104 | |
| b | 7,4·104 | ||
| 3 | a | 1,1·105 | |
| b | 8,3·104 | ||
| 4 | a | 1,7·105 | |
| b | 1,3·105 | ||
| Wymaganie | - | - | ≥150 |
-
Sprawdzenie odporności izolacji na napięcie probiercze.
| Sposób przyłożenia napięcia probierczego | Napięcie probiercze w V/AC | |
| Zmierzone | Wymagane | |
| Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" | 1000 | 1000 |
-
Sprawdzenie tłumienności skutecznej .
| Typ kabla | Tor | Tłumienność skuteczna [dB] |
| FTP kat. 5e | 1 | 23,1 |
| 2 | 22,6 | |
| 3 | 22,1 | |
| 4 | 21,9 | |
| Wymaganie | - | ≤24,9 |
-
Sprawdzenie tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Tłumienność zbliżnoprzenikowa [dB] |
| UTP kat. 5e | 1 - 2 | 40,9 |
| 1 - 3 | 42,1 | |
| 1 - 4 | 41,8 | |
| 2 - 3 | 42,4 | |
| 2 - 4 | 40,6 | |
| 3 - 4 | 43,7 | |
| Wymaganie | - | ≥34,0 |
-
Badanie tłumienności odbiciowej.
| Typ kabla | Tor | Tłumienność odbiciowa [dB] |
| FTP kat. 5e | 1 | 21,1 |
| 2 | 22,0 | |
| 3 | 21,9 | |
| 4 | 20,6 | |
| Wymaganie | - | ≥19,4 |
-
Badanie sumarycznej tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Sumaryczna tłumienność zbliżnoprzenikowa [dB] |
| FTP kat. 5e | 1 | 36,79 |
| 2 | 36,42 | |
| 3 | 37,90 | |
| 4 | 37,05 | |
| Wymaganie | - | ≥31,0 |
Skrętka NETSET BOX F/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
