Konwerter RS-232/422/485 modem SC SM WDM B

Konwerter RS232/422/485 modem SC jednomodowy WDM B 20km

OPIS
Konwerter/modem jest urządzeniem umożliwiającym konwersję i transmisję sygnałów RS-232/422/485 za pośrednictwem włókna światłowodowego jednomodowego na odległość do 20km. Wyposażony jest w siedmiostykowy port szeregowy pozwalajacy na podłączenie jednego z trzech interfejsów RS-232, RS-422/485. Należy zauważyć, że interfejsy RS-232 oraz RS-422/485 nie mogą być używane do transmisji w tym samym czasie. Port jednomodowy światłowodowy konwertera posiada pojedyncze złącze w standardzie SC. Konwerter posiada funkcję automatycznego wykrywania prędkości transmisji podłączonego urządzenia - to bardzo przydatna i wygodna cecha dla uzytkownika. Nawet w wypadku zmiany prędkości transmisji urządzenia podłączonego do portu szeregowego RS-232 lub RS-422/485 sygnał będzie bezproblemowo transmitowany poprzez port światłowodowy.

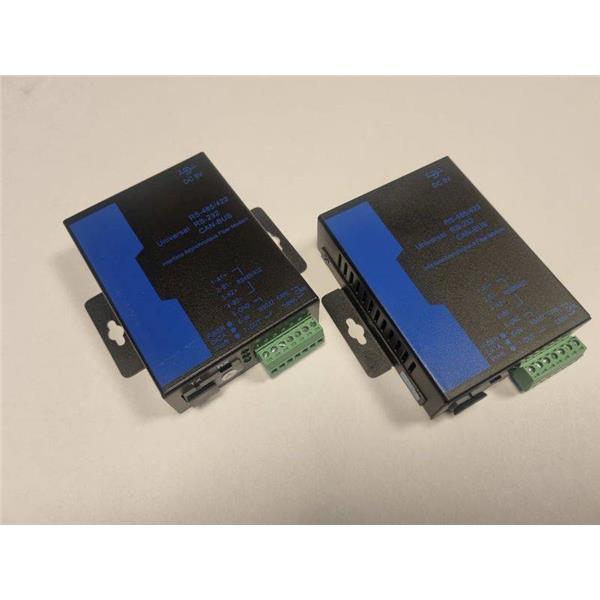

UWAGA: Aby zestawić transmisję sygnałów po włoknie światłowodowym należy użyć pary konwerterów/modemów z oznaczeniami A i B!

FUNKCJE

• Modem umożliwia konwersję sygnałów RS-232/422/485 na transmisję po włóknie światłowodowym jednomodowym poprzez interfejs z portem SC;

• Zwiększa dystans transmisji sygnałów RS-232/422/485 do 20km;

• Plug & Play;

• Szybkość transmisji do 115,2Kbps;

• Małe rozmiary;

• Zmiejszenie potencjalnych interferencji sygnału;

• Transmisja po jednym włóknie światłowodowym (jednomodowym);

SPECYFIKACJA
Port szeregowy:
RS-232 - IN, OUT, GND;
RS-422 - T+, T-, R+, R-, GND;
4-przewodowy RS-485: T+, T-, R+, R-, GND;
2-przewodowy RS-485: D+, D-, GND;
Prędkość transmisji od 300bps do 115,2Kbps
Ochrona przed przepięciem: 15KV ESD

Port światłowodowy
Odległość transmisji: do 20km;
Obsługiwane włókna światłowodowe: 8,3/125; 8,7/125; 9/125 lub 10/125;
Długość fali: 1310/1550nm
Min. TX output: -9dBm;
Max. TX output: -6dBm;

SYGNALIZACJA - DIODY LED:
Fiber - transmisja poprzez port światłowodowy
Data - transmisja poprzez port szeregowy
PWR - zasilanie

Temperatura pracy: 0℃ do 60℃
Temperatura przechowywania: -20℃ do 85℃
Wilgotność: 5 do 95%

ZASILANIE
Zasilacz zewnętrzny 230/5V 2A

Wymiary: dł.*szer.*wys.H: 100mm*69mm*26mm
Obudowa: stal malowana proszkowo
Kolor: czarno/niebieski
Waga: 230g

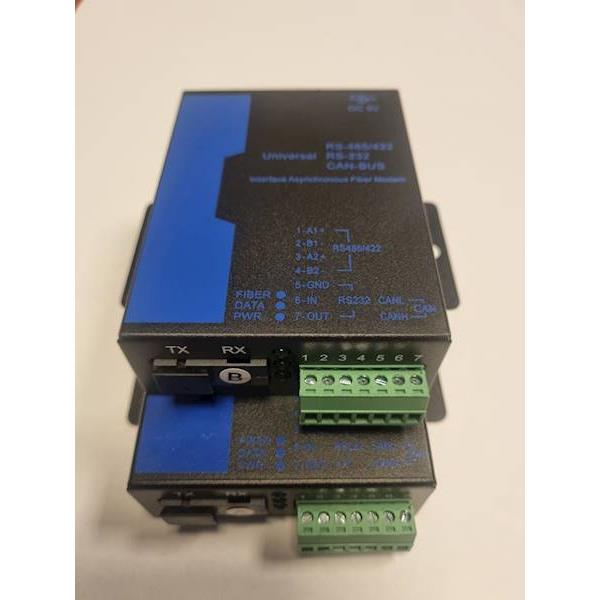

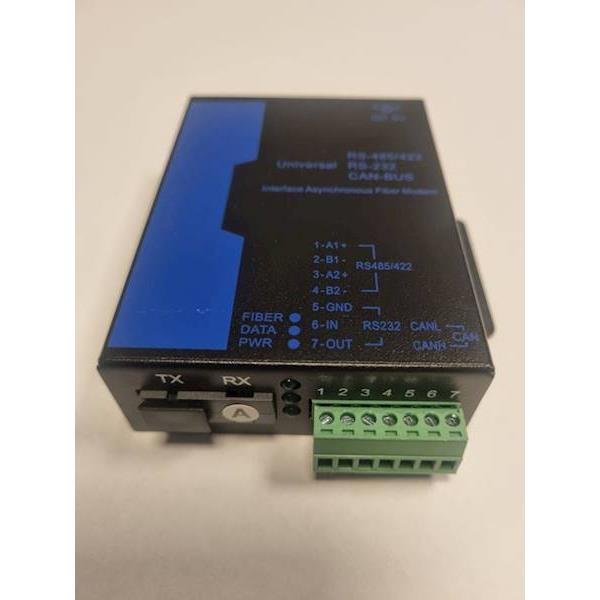

OPIS ZŁACZA SZEREGOWEGO
RS-485/422: złącza 1, 2, 3, 4
GND - port 5
RS-232: złącza 5, 6, 7
CANL - 6
CANH - 7

ZASTOSOWANIE
Wszelkie połączenia punkt-punkt:
RS-232 interface
RS-485/422 interface
CAN-BUS
