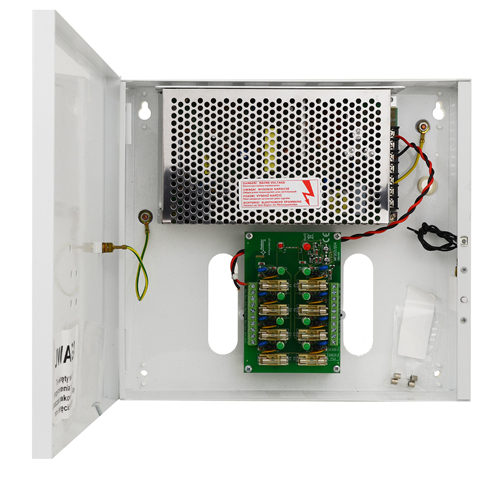

Stabilizowany zasilacz impulsowy, zaprojektowany do zasilania 16 urządzeń 12V DC, o maksymalnej obciążalności prądowej 1.2 A - Nadaje się do realizacji zasilania w systemach monitoringu CCTV. Model PSDC161220 cechuje się wysoką odpornością na uszkodzenia spowodowane zwarciami obwodu wyjściowego. Posiada również wyjście techniczne AW, informujące o awarii bezpiecznika toru wyjściowego.
Parametry techniczne:
- Napięcie zasilania: 230 V AC
- Napięcie wyjściowe: 12 - 15V DC
- Prąd wyjściowy (max): 20 A
- Ilość wyjść: 16
- Zabezpieczenie przeciwzwarciowe (SCP): TAK
- Zabezpieczenie przeciążeniowe (OLP): TAK
- Zabezpieczenie nadnapięciowe (OVP): TAK
- Zabezpieczenie przepięciowe: TAK
- Wyjścia techniczne: TAK
- Zabezpieczenie antysabotażowe: TAK
- Sygnalizacja pracy: Diody LED
- Klasa środowiskowa: II
- Temperatura pracy: -10...+40 °C
- Wymiary: 280 x 256 x 50 mm
- Gwarancja producenta: 36 miesięcy
PSDC161220 - Stabilizowany zasilacz impulsowy, przystosowany do pracy w systemach CCTV. Wyposażony w 16 wyjść 12V DC (1.2 A), umożliwia zasilenie kamer prawie każdego systemu monitoringu. Zasilacz cechuje się również wysoką jakością wykonania, dzięki której osiąga sprawność na poziomie 87%.
Wyjścia z bezpiecznikami
Odporności na uszkodzenia wywołane zwarciem
Każde z 16 wyjść napięciowych zasilacza jest zabezpieczone niezależnie bezpiecznikiem topikowym lub polimerowym (wybierany przy pomocy zwory). W przypadku wystąpienia zwarcia w obwodzie wyjścia, odłącza obwód od zasilania - Gwarantuje niemalże całkowitą odporność na uszkodzenia spowodowane zwarciami w obwodzie wyjścia.
Zabezpieczenia
Ochrona współpracujących urządzeń
Zabezpieczenia zastosowane w zasilaczu PSDC161224T:
- Przeciwzwarciowe - Chroni elementy systemu przed ewentualnymi uszkodzeniami spowodowanymi przez zwarcia. Powstałe w skutek uszkodzenia izolacji lub nieprawidłowego połączenia przewodów
- Przepięciowe (wyjście AC) - Chroni podłączone urządzenia przed wyładowaniami atmosferycznymi i przepięciami powstałymi wewnątrz instalacji
- Nadnapięciowe - Zabezpiecza elementy systemu przed długotrwałym działaniem napięcia większego od napięcia znamionowego
- Przeciążeniowe - Chroni system przed zbyt dużym natężeniem prądu
Zasilacz posiada również zabezpieczenie antysabotażowe (NC), sygnalizujące o nieautoryzowanym otwarciu obudowy.
Wyjście techniczne
Sygnalizacja awarii bezpiecznika
Model posiada wyjście techniczne AW, służące do wysyłania informacji o ewentualnej awarii bezpiecznika (lub sabotażu). Podczas pracy prawidłowej, wyjście jest zwarte do masy. W przypadku uszkodzenia bezpiecznika wyjście zostaje rozwarte - stan wysokiej impedancji.
Dodatkowe cechy:
- Możliwość regulacja napięcia wyjściowego w zakresie 12 - 15V DC (przy pomocy potencjometru)
- Sygnalizacja diodowa informująca o poprawnym działaniu wyjść zasilania (LED1 - LED16)
- Dioda LED [!] informująca o awarii wyjścia zasilania
