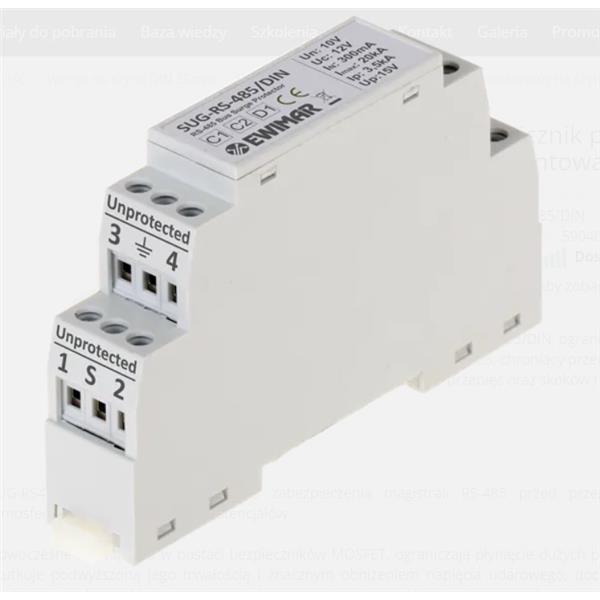

Zabezpieczenie przeciwprzepięciowe SUG-RS485/DIN
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 29350
Kod producenta: SUG-RS485/DIN
- Opis produktu
- Recenzje produktu (0)
SUG-RS485/DIN przeznaczony jest do zabezpieczenia magistrali RS-485 przed przepięciami, wywołanymi wyładowaniami atmosferycznymi oraz różnicami potencjałów.
Nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić interfejsy RS-485 przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.
Struktura składa się ze stopni ucinających i ograniczających napięcie oraz ograniczający prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach.
Wbudowany dodatkowy obwód ochronny ekranu przewodu, może być uziemiony pośrednio przez element gazowy GDT lub bezpośrednio do ziemi. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.
Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.
Produkt zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.
| NAZWA PARAMETRU | WARTOŚĆ |
| Ilość chronionych torów | 3 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 10V |
| Napięcie maksymalne DC (Uc) | 12V |
| Napięcie maksymalne AC (Uc) | 8V |
| Prąd znamionowy (In) | 300mA |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,5kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/μs (linia-linia) Up | 15V DC |
| Rezystancja szeregowa | 7Ω / linię |
| Wymiary | 17,5 x 90 x 57 (mm) |
| Sposób montażu | Szyna TH (DIN) 35mm |
| Sposób uziemienia | Przewód |
| Zajętość szyny | 1 moduł |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~80ºC |
