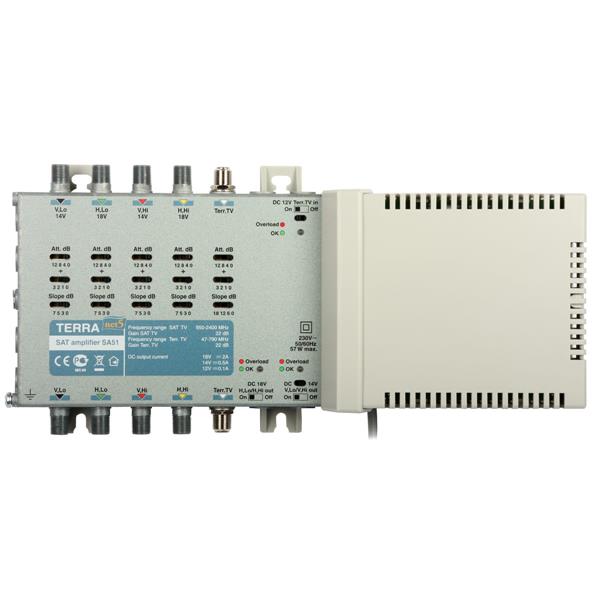

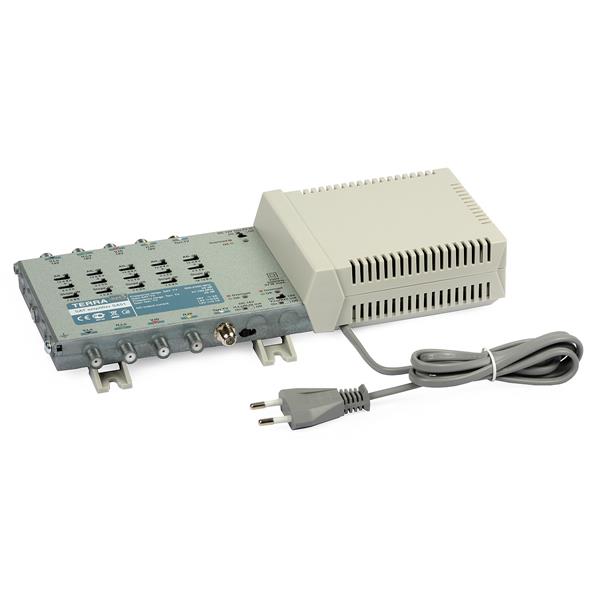

Wzmacniacz magistrali multiswitchowej SA-51
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 25627
- Opis produktu
- Recenzje produktu (0)
Wzmacniacz magistrali multiswitchowej SA-51 przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposażony w cztery wejścia satelitarne oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału na wejściu instalacji.
Do głównych zadań urządzenia należy:
-
wzmacnianie i wyrównanie poziomu sygnałów IF dla 4 par polaryzacja-pasmo,
-
wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
-
kompensacja charakterystyki tłumienia przewodu koncentrycznego,
-
zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali.
-
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Zastosowanie wzmacniaczy SA-51/51D pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
Urządzenie posiada wzmacniacz push-pull w torze telewizji naziemnej oraz wbudowany zasilacz impulsowy z zabezpieczeniem przeciwzwarciowym. Możliwa jest realizacja zasilania przedwzmacniaczy telewizyjnych napięciem 12V w torze DVB-T.
Dane techniczne:
| Nazwa | SA-51 | SA-51D | |
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Wzmocnienie [dB] | SAT | 22 | |
| DVB-T/Radio | 22 | ||
| Regulacja wzmocnienia [dB] | SAT | 0...-15, krok 1dB | |
| DVB-T/Radio | 0...-15, krok 1dB | ||
| Korekcja ch-ki tłumienia przewodu [dB] | SAT | 0/3/5/7 | |
| DVB-T/Radio | 0/6/12/18 | ||
| Separacja [dB] | SAT/SAT | 30 | |
| SAT/DVB-T | 30 | ||
| Szumy własne [dB] | < 9 | ||
| Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] | 109 | ||
| Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] | 114 | ||
| Zasilanie innych urządzeń | tor syg. V | 14V 0,5A max. (włącznik) | - |
| tor syg. H | 18V 2A* max. (włącznik) | - | |
| tor TV naz. | 12V 0.1A* max. (włącznik) | - | |
| Klasa ekranowania | A | ||
| Przejście DC w torze syg. H | 2A* max | ||
| Povór mocy | 230VAC 50/60Hz 5W** | 9-18VDC 4W*** | |
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 284x135x52 | 178x135x32 | |
| Masa [kg] | 1,0 | 0,6 | |
*max. 1A w jednej linii
**bez zewnętrznego obciążenia DC; z max. obciążeniem 55W
***zasilanie po liniach sygnałowych H
****dla 2 nośnych
