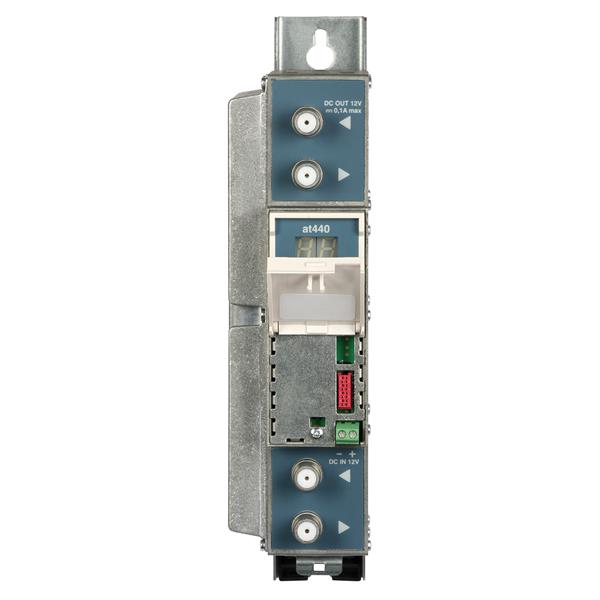

Wzmacniacz cyfrowy czterokanałowy DVB-T z AGC

at440 to cyfrowy czterokanałowy wzmacniacz DVB-T/T2 na pasmo UHF z wbudowasnym układem AGC.

• Cztery, niezależne tory wzmacniające
• Wzmocnienie czterech multipleksów DVB-T/T2
• (AGC) automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów do 82 dBμV (DVB-T/T2)
• Zakres wzmacnianych częstotliwości 470...790 MHz (kanały 21-60)
• Wysoki współczynnik błędu modulacji MER >=36 dB
• Selektywność 40 dB w odległości 2MHz od granicy kanału - ultra selektywny filtr SAW (Surface Acoustic Wave)
• Regulacja poziomu wyjściowego 0...-10 dB

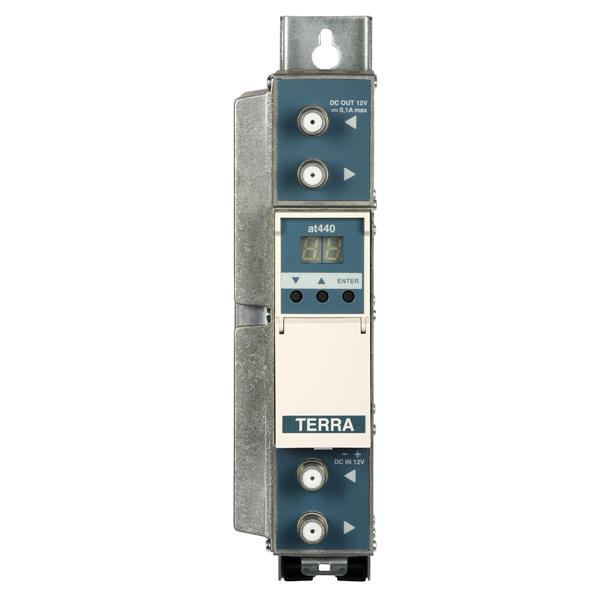

• Urządzenie programowe cyfrowo, przy pomocy przycisków zlokalizowanych na przednim panelu
• Dwupozycyjny wyświetlacz

Wzmacniacz at440  to najwyższej klasy urządzenie zaprojektowane z myślą o filtrowaniu, wzmacnianiu i wyrównywaniu poziomów sygnałów w paśmie UHF. Obróbce poddawany może być cyfrowy sygnał DVB-T. Poddany w tym procesie sygnał, może być następnie dystrybuowany w dużych, zbiorczych instalacjach telewizji naziemnej - w budynkach wielorodzinnych, hotelach, obiektach użyteczności publicznej, itd. Wysoki współczynnik błędu modulacji MER wynoszący min. 36dB pozwala na realizację nawet najbardziej skomplikowanych projektów.

Urządzenie posiada cztery, niezależne tory wzmacniające. Każdy z torów odpowiedzialny jest za wzmocnienie jednego multipleksu naziemnej telewizji cyfrowej DVB-T. Oznacza to również, że jedno urządzenie wzmocnić może cztery multipleksy cyfrowe.
Każdy ze wzmacniaczy wyposażony jest w układ automatycznej kontroli wzmocnienia (AGC) oraz ultra selektywny filtr SAW (Surface Acoustic Wave).

Urządzenie programowe jest cyfrowo, przy pomocy przycisków zlokalizowanych na przednim panelu. Wzmacniacz jest zatem rozwiązaniem idealnym w okresie przejściowym, w którym nadawcy często zmieniają częstotliwości i moc multipleksów oraz dodają kolejne paczki programowe.

Układ automatycznej regulacji wzmocnienia pozwala na:

• automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów niezależnie od ich poziomu na wejściu urządzenia (przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału) wynoszące odpowiednio: 82dBμV - dzięki takiej funkcjonalności instalator nie musi martwić się wyrównywanie poziomu wszystkich sygnałów na wejściu instalacji,

• dostosowanie poziomu wzmocnienia do okresowych zmian sygnałowych na wejściu instalacji.

Wzmacniacz at440 posiada możliwość zasilania przedwzmacniaczy anten telewizji naziemnych. Sam zasilany jest napięciem 12V przy poborze prądu wynoszącym 0.75A. Pojedynczy wzmacniacz zasilony może być z dowolnego zasilacza o podanej wydajności prądowej i napięciu wyjściowym. Większą liczbę urządzeń polecamy zasilać z dedykowanego wzmacniacza DR-60-12 .

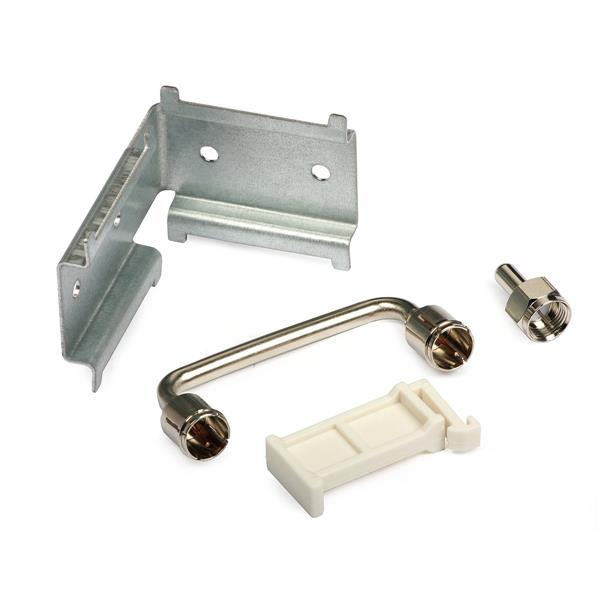

Urządzenie dostosowane jest zarówno do samodzielnego montażu bezpośrednio na ścianie (dołączone akcesoria), jak i do montażu na uniwersalnej szynie DIN  pasującej do wszystkich szaf typu RACK.

Cechy wyróżniające

• Cztery, niezależne tory wzmacniające,

• Wzmocnienie czterech multipleksów DVB-T,

• (AGC) automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów do 82 dBμV (DVB-T),

• Zakres wzmacnianych częstotliwości 470...790 MHz (kanały 21-60),

• Offset -0,25...+0,25 MHz,

• Wysoki współczynnik błędu modulacji MER >=36 dB,

• Selektywność 40 dB w odległości 2MHz od granicy kanału ultra selektywny filtr SAW (Surface Acoustic Wave),

• Regulacja poziomu wyjściowego 0...-10 dB,

• Urządzenie programowe cyfrowo, przy pomocy przycisków zlokalizowanych na przednim panelu,

• Dwupozycyjny wyświetlacz,

• Zasilanie przedwzmacniacza DC 12 V max. 0,1 A,

• Montaż na szynie DIN, także w szafie RACK 19",

• Idealny w okresie przejściowym, w którym nadawcy często zmieniają moc i częstotliwości multipleksów oraz dodają kolejne paczki programowe.

Dane techniczne
