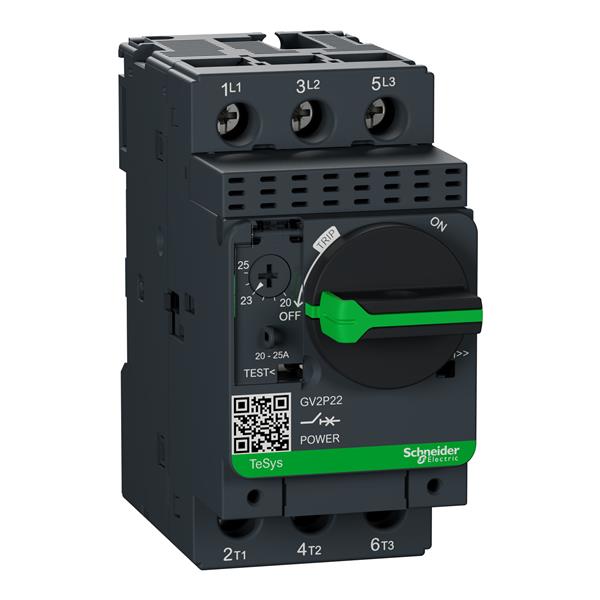

Wyłącznik silnikowy TeSys GV2P22 20-25A
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 33541
Kod producenta: GV2P22
- Opis produktu
- Recenzje produktu (0)
Wyłącznik silnikowy TeSys GV2P napęd obrotowy 20-25A zaciski skrzynkowe GV2P22
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 25A/690V, do zastosowań w silnikach 3-fazowych 11kW 400V. Zapewnia zabezpieczenie termiczno-magnetyczne z zakresem nastaw termicznych 20-25A, wyzwalanie magnetyczne przy 13xIn oraz wysoką zdolność wyłączania Icu 50kA 400V. Podłączenie za pomocą zacisków śrubowych. Sterowanie start-stop za pomocą pokrętła gwarantowane przez 100 000 cykli AC-3. Zgodność z wieloma normami (IEC, UL, CSA, CCC, EAC, certyfikaty morskie, ATEX), Green Premium (RoHS/REACh).
Parametry podstawowe
| Gama produktów | TeSys Deca |
|---|---|
| Nazwa produktu | TeSys GV2 |
| Typ produktu lub komponentu | Motor circuit breaker |
| Skrócona nazwa urządzenia | GV2P |
| Zastosowanie urządzenia | Motor protection |
| technologia wyzwalacza | Termomagnetyczny |
Parametry uzupełniające
| Ilość biegunów | 3P |
|---|---|
| Rodzaj sieci | Prąd przemienny (AC) |
| Kategoria użytkowania | Kategoria A zgodnie z IEC 60947-2 |
| częstotliwość sieciowa | 50/60 Hz zgodnie z IEC 60947-2 |
| moc silnika w kW | 11 kW w 400/415 V Prąd przemienny (AC) 50/60 Hz |
| zdolność wyłączania | 100 kA Icu w 230/240 V Prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| [Ics] znamionowy prąd wyłączalny eksploatacyjny | 100 % w 230/240 V Prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| Typ sterowania | Pokrętło |
| [In] prąd znamionowy | 25 A |
| zakres nastaw zabezpieczenia cieplnego | 20…25 A zgodnie z IEC 60947-2 |
| prąd wyzwalania magnetycznego | 388,3 A |
| Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 25 A zgodnie z IEC 60947-2 |
| [Ue] znamionowe napięcie łączeniowe | 690 V Prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| Napięcie znamionowe izolacji [Ui] | 690 V Prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| znamionowe napięcie udarowe wytrzymywane [Uimp] | 6 kV zgodnie z IEC 60947-2 |
| wrażliwość na zanik fazy | Tak zgodnie z IEC 60947-4-1 |
| Funkcja izolacyjna | Tak zgodnie z IEC 60947-1 |
| strata mocy na biegun | 2,5 W |
| Trwałość mechaniczna | 100000 cykl |
| trwałość elektryczna | 100000 cykl dla AC-3 w 415 V In |
| tryb pracy | Ciągły zgodnie z IEC 60947-4-1 |
| przyłącza - zaciski | Obwód zasilający: zacisk śrubowy 2 cable(s) 1…6 mm² - stały |
| Moment dokręcania | 1,7 N.m - w zacisk śrubowy |
| sposób mocowania | 35 mm szyna symetryczna DIN: przycięty |
| Miejsce montażu | Poziomy |
| Szerokość | 45 mm |
| wysokość | 89 mm |
| głębokość | 97 mm |
| Kolor | Ciemnoszary |
Środowisko pracy
| Normy | EN/IEC 60947-2 |
|---|---|
| Certyfikaty produktu | CCC |
| stopień ochrony IK | IK04 |
| Stopień ochrony IP | IP20 Zgodnie z IEC 60529 |
| odporność klimatyczna | zgodnie z IACS E10 |
| Temepratura otoczenia dla przechowywania | -40…80 °C |
| odpornośc ogniowa | 960 °C zgodnie z IEC 60695-2-11 |
| temperatura otoczenia dla pracy | -20…60 °C |
| odporność mechaniczna | Wstrząsy: 30 Gn przez 11 ms |
| wysokość pracy (w metrach nad poziomem morza) | |
