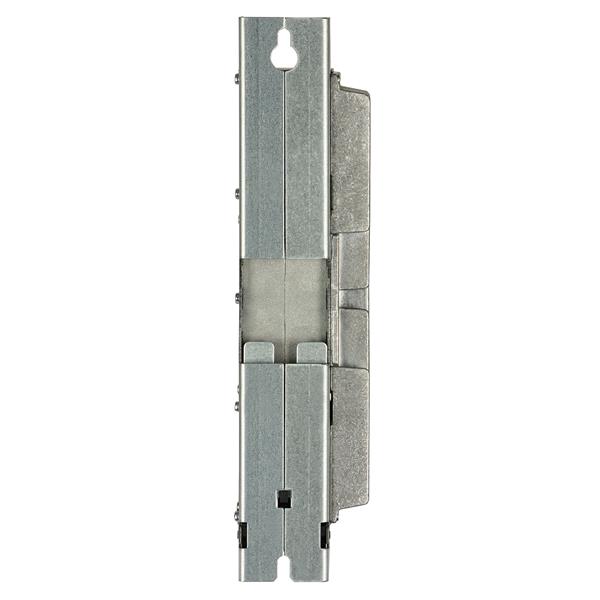

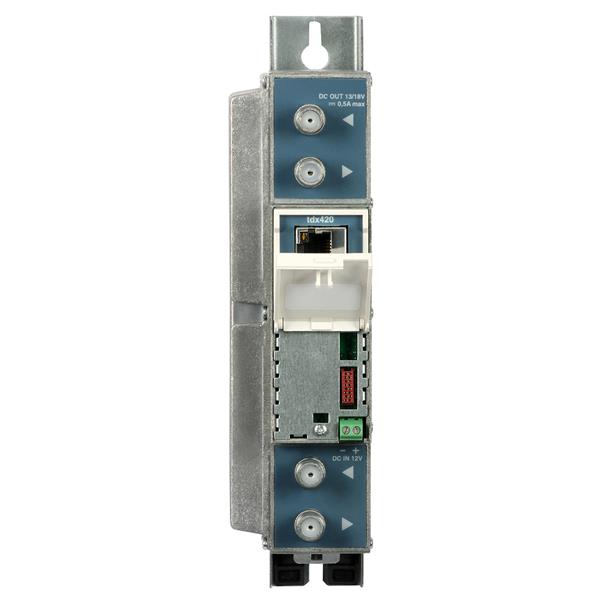

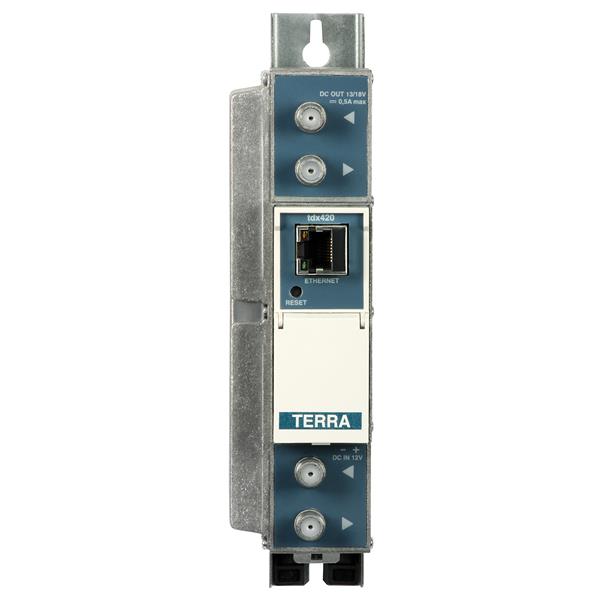

Transmodulator 2xDVB-S/S2 TDX-420 FTA
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 31153
Kod producenta: R81618
- Opis produktu
- Recenzje produktu (0)
Transmodulator 2xDVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) tdx420 FTA umożliwia konwersja sygnałów DVB-S/S2 z 2 transponderów satelitarnych do 2 MUX-ów DVB-T.
• Konwersja sygnałów DVB-S/S2 do standardu DVB-T COFDM
• 2 transpondery SAT do 2 MUXów DVB-T
• Programy niekodowane FTA
• Możliwość stworzenia jednego MUXa DVB-T z dwóch transponderów SAT
• Wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
• Prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
• Zarządzanie przez Internet
• Odczytanie historii zdarzeń (logów) z panelu
• Funkcja AGC (automatyczna kontrola wzmocnienia sygnału)
• 2 transpondery SAT do 2 MUXów DVB-T
• Programy niekodowane FTA
• Możliwość stworzenia jednego MUXa DVB-T z dwóch transponderów SAT
• Wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
• Prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
• Zarządzanie przez Internet
• Odczytanie historii zdarzeń (logów) z panelu
• Funkcja AGC (automatyczna kontrola wzmocnienia sygnału)
Opis szczegółowy
Transmodulator TDX-420 jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-420 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TDX-420 odbiera cały pakiet sygnałów z dwóch transponderów satelitarnych oraz tworzy dwa sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,66 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy dwa multipleksy DVB-T. Istnieje możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29 Mbit/s). W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDX-420. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźnikow/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDX-420 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, polecamy wykorzystanie modelu TDX-420C.

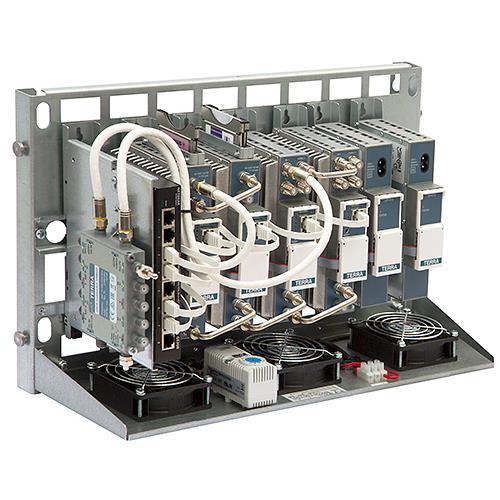

Dużą zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, w szczególności:
- streamerami IPTv- umożliwiają dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej
- transmitterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego
- urządzeniami dedykowanymi do odbióru i obróbi sygnału telewizyjnego (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe)
Na zamówienie dostępne są również transmodulatory DVB-S/S2--> DVB-C (QAM):
- Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-C (QAM) TDQ-420C z podwójnym gniazdem CI TERRA
- Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-C (QAM) TDQ-420 TERRA
W ofercie firmy Dipol dostępne są następujące transmodulatory sygnału DVB-S/S2 (8PSK, QPSK).
| Rodzaj towaru | Transmodulator | ||
| Nazwa | tdx420 | ||
| Marka | TERRA | ||
| Konwersja | DVB-S/S2--->DVB-T | ||
| Wejście RF | liczba obsługiwanych transponderów | 2 | |
| zakres częstotliwości | MHz | 950...2150 | |
| zasilanie/sterowanie | 0/13/18 V & 22 kHz, max. 1 A,DiSEqC 1.0, EN50607, EN50494 | ||
| standard | DVB-S2 | ||
| modulacja | QPSK, 8PSK, APSK 8/16/32 | ||
| FEC | 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, QPSK: 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||
| standard | DVB-S | ||
| modulacja | QPSK | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| szybkość symboli | Ms/s | 2...45 | |
| poziom sygnału | dBμV | 45...85 | |
| impedancja | Ω | 75 | |
| przelot RF - wzmocnienie | dB | -1 ± 1 | |
| Wejście RF | liczba złączy F | 1 | |
| Kanały | FTA (niekodowane) | TAK | |
| Kanały | kodowane (gniazdo CI) | NIE | |
| Specyfikacja techniczna | |||
| Wyjście RF | standard | DVB-T/ISDB-T | |
| Wyjście RF | liczba MUX-ów DVB-T | 2 (sąsiednie) | |
| modulacja | DVB-T: QPSK, QAM16, QAM64, ISDB-T: QPSK, DQPSK, QAM16, QAM64 | ||
| zakres częstotliwości | MHz | 100...858, krok 100 kHz | |
| poziom sygnału | dBμV | 90 | |
| regulacja poziomu sygnału | dB | 0...15 z krokiem 1 dB | |
| impedancja | Ω | 75 | |
| MER | dB | ≥38 (100...780 MHz), ≥35 (780...860 MHz) | |
| szerokość kanału | MHz | 7,8 | |
| interwał bezpieczeństwa | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| tryb FFT | 2K | ||
| Wyjście RF | przepustowość | Mbit/s | 2x31,67 |
| Sumator RF | zakres częstotliwości | MHz | 47...862 |
| Sumator RF | złącze | F | |
| tłumienie | dB | 2,5 | |
| Ogólne | |||
| Konfiguracja | port | RJ-45 (przeglądarka internetowa) | |
| Konfiguracja | adres IP | 192.168.1.10 | |
| zdalnie | TAK | ||
| Pobór prądu | V/A | DC 12/0,55 | |
| Temperatura pracy | °C | 0...+50 | |
| Masa | kg | 0,9 | |
| Wymiary | mm | 48,5x198x112 | |
