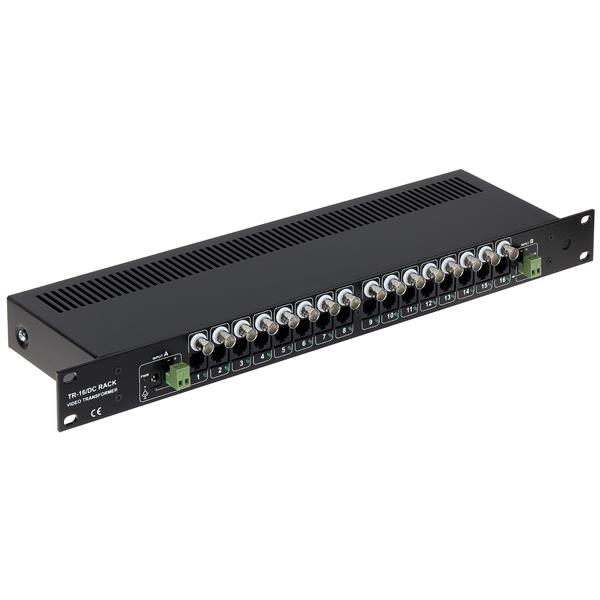

Transformator video pasywny TR-16/DC-RACK
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 32028
Kod producenta: TR-16/DC-RACK
- Opis produktu
- Recenzje produktu (0)
TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B).
Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.
W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A.
SPECYFIKACJA
|
Standard: |
|
|
Napięcie wejściowe: |
max. 40 V DC |
|
Rodzaj urządzenia: |
Pasywne / Odbiornik |
|
Liczba kanałów: |
16 Wideo + DC |
|
Napięcie we/wy 75Ω (CVBS): |
1 Vpp |
|
Prąd wyjściowy: |
1 A @ 1 ... 16 |
|
Zasięg wideo: |
|
|
Napięcie wyjściowe: |
max. 40 V |
|
Tłumienie: |
|
|
Wybrane cechy: |
Każde z 16 wyjść zasilania można przyporządkować do zasilacza "A" lub "B" za pomocą zworek znajdujących się wewnątrz obudowy urządzenia |
|
Impedancja złącza symetrycznego: |
100 Ω |
|
Typ złącz: |
16 x BNC Gniazdo Wideo |
|
Typ złącza symetrycznego: |
16 x RJ-45 (8-pin, 4 pary) Gniazdo |
|
Typ obudowy: |
RACK 19", 1U |
|
Dopuszczalna względna wilgotność otoczenia: |
< 95 % |
|
Temperatura pracy: |
-40 °C ... 55 °C |
|
Zasięg zasilania: |
|
|
Waga: |
1.250 kg |
|
Wymiary: |
483 x 44 x 245 mm |
