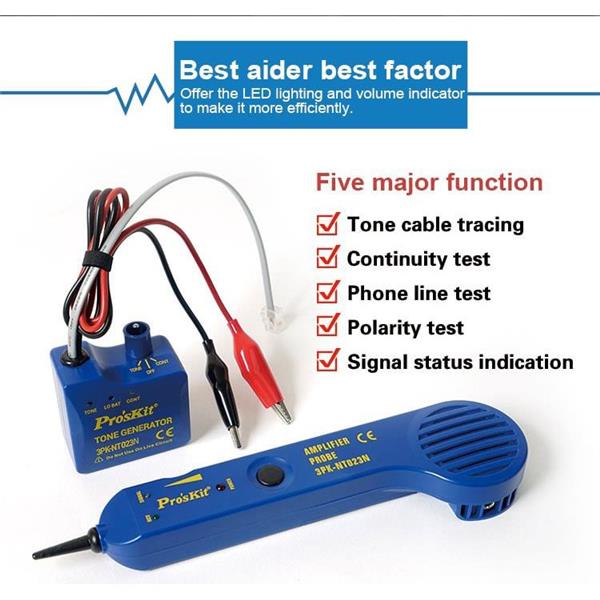

Szukacz par przewodów 3PK-NT023N max. 1500m

Lokalizator składa się z dwóch części: nadajnika-generatora tonu oraz odbiornika-końcówki detekcyjnej. Generator tonu podłączamy do śledzonego przewodu z jednej strony wiązki, zaś odbiornikiem wykrywamy szukany przewód z drugiej strony wiązki dotykając końcówką detekcyjną do wszystkich żył po kolei. Szukany przewód wygeneruje sygnał dźwiękowy o innym natężeniu dźwięku niż pozostałe.

Dodatkowo narzędzie posiada funkcje testowania linii telefonicznej, testowania ciągłości obwodu, bezdotykowej detekcji napięcia zmiennego oraz fukcję latarki LED.

Wybór funkcji testera dokonywany jest przełącznikiem-pokrętłem w generatorze oraz przełącznikiem wielopozycyjnym w sondzie detekcyjnej:
- TONE i SCAN - lokalizacja-szukanie przewodów
- OFF - testowanie linii telefonicznej
- CONT - testowanie ciagłości obwodu (<10Ω)
- NCV - bezkontaktowa detekcja napięcia zmiennego (90~1000V)
- LED - latarka LED do oświetlania badanego obszaru
Potencjometr umieszczony w sondzie detekcyjnej służy do regulacji głośności, dodatkowe gniazdo Jack umozliwia podłączenie słuchawek.

Dane techniczne
Długość testowanych przewodów: do 1500m
Częstotliwość generowanego sygnału: 1kHz
Napięcie zasilania: 2x9V (dwie baterie 6F22, baterii nie ma w komplecie)
Długość/szerokość/wysokość (generatora-nadajnika): 60mm/60mm/35mm, masa (bez baterii) 62g
Długość/szerokość/wysokość (sondy-szukacza): 230mm/55mm/25mm, masa (bez baterii) 78g

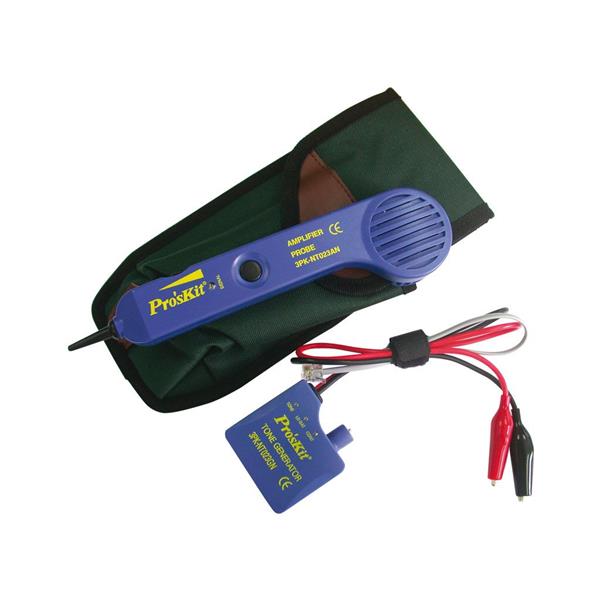

Komplet zawiera generator-nadajnik z przewodami, próbnik sondę pomiarową, pokrowiec-futerał oraz instrukcję obsługi.
