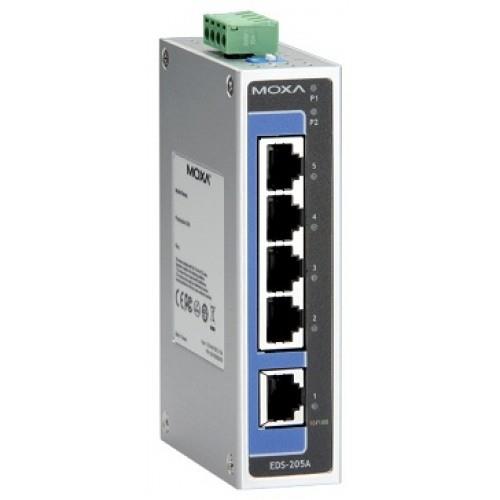

Switch przemysłowy EDS-205A 5xFE DIN-35

EDS-205A/208A to seria switchy przemysłowych przeznaczonych do montażu na szynie DIN. Cechuje je szeroki zakres temperatur pracy (od -40 do +75 °C dla wersji "-T"), solidna, aluminiowa obudowa IP30 chroniąca urządzenie przed wstrząsami i wibracjami oraz brak jakichkolwiek części ruchomych, co wydłuża czas życia urządzenia.

Na funkcjonalność switchy EDS-205A/208A składają się m.in.autodetekcja 10/100M, half/full duplex oraz MDI/MDI-X, redundantne wejście zasilania 18/24/48VDC lub 18-30VAC, zestaw przełączników DIP do włączania/wyłączania funkcji Broadcast Storm Protection.

Małe rozmiary switchy z serii EDS-205A/208A oraz możliwość montażu zarówno na szynie DIN, jak i wewnątrz innych urządzeń, czynią je rozwiązaniem idealny, przeznaczonym do budowy przemysłowych sieci ethernetowych.

Małe i tanie niezarządzalne switche do zastosowań przemysłowych

• switch przemysłowy w obudowie aluminiowej przeznaczony do montażu na szynie DIN
• 10/100BaseT(X) (RJ45), 100BaseFX (SC/ST)
• Redundantne wejście zasilania 12/24/48VDC (9.6-60 VDC) lub 18-30 VAC
• niska cena
• szeroki zakres tempertury pracy -10°...+60°C dla wersji standardowej i -40°...+75°

    Technologia

Standards  IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for Flow Control
Processing Type  Store and Forward,
Flow Control  IEEE 802.3x flow control, back pressure flow control

    Interfejsy

RJ45 ports  10/100BaseT(X) auto negotiation speed, Full/Half duplex mode, and auto MDI/MDI-X connection
Fiber Ports  100BaseFX ports (SC/ST connector, multi-mode, single-mode)
LED Indicators  Power, 10/100M (TP port), 100M (fiber port)
DIP Switches  Enable/Disable broadcast storm protection

    Światłowód

    Zasilanie

Input Voltage  12/24/48 VDC (9.6 to 60 VDC), 18 to 30 VAC (47 to 63 Hz), redundant dual inputs
Input Current(@ 24VAC)  EDS-205A: 0.091 A @ 24 V
EDS-208A: 0.13 A @ 24 V
EDS-208A-M: 0.17 A @ 24 V
EDS-208A-MM/SS: 0.22 A @ 24 V
Connection  1 removable 4-contact terminal block
Reverse Polarity Protection  Present
Overload Current Protection  1.1A

    Instalacja

Casing  Aluminum, IP30 protection
Dimensions (W x H x D)  EDS-205A: 30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in)
EDS-208A: 50 x 115 x 70 mm (1.96 x 4.52 x 2.76 in)
Weight  EDS-205A: 175 g
EDS-208A: 275 g
Installation  DIN-Rail mounting, wall mounting (with optional kit)

    Warunki zewnętrzne

Operating Temperature  Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature  -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity  5 to 95% (non-condensing)

    Certyfikaty i gwarancja

Safety  UL508
EMI  FCC Part 15, CISPR (EN55022) class A
EMS  EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
Hazardous Location  UL/cUL Class I, Division 2, Groups A, B, C and D (EDS-205A-M/-S, EDS-208A Series Pending); ATEX Zone 2, Ex nC IIC (Pending)
Shock  IEC 60068-2-27
Free Fall  IEC 60068-2-32
Vibration  IEC 60068-2-6
MTBF  Time: 425,000 hrs Database: Telcordia (Bellcore), GB
Maritime  EDS-205A series: DNV (Pending), GL (Pending), ABS (Pending), LR (Pending), NK (Pending) EDS-208A series: DNV, GL, ABS, LR, NK
