Stycznik mocy TeSys D AC3 25A 3P 1NO 1NC 230V
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 33540
Kod producenta: LC1D25P7
- Opis produktu
- Recenzje produktu (0)

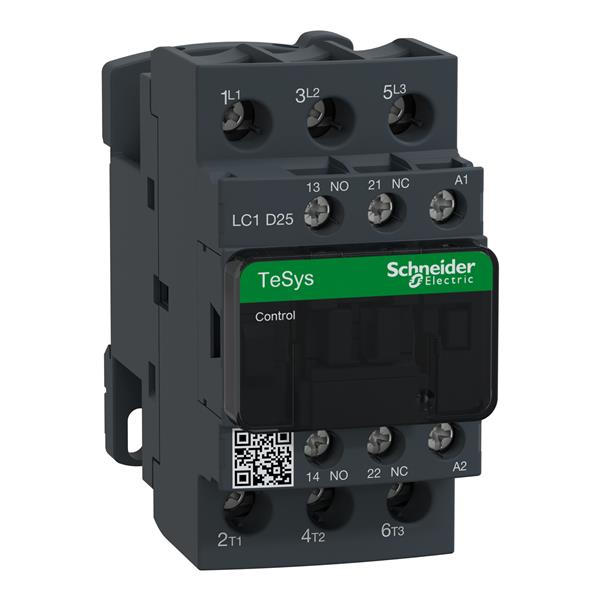

Stycznik mocy TeSys D AC3 25A 3P 1NO 1NC cewka 230VAC zaciski skrzynkowe LC1D25P7
LC1D25P7 to kompaktowy 3-biegunowy stycznik TeSys D firmy Schneider Electric do zastosowań silnikowych. Znamionowe 25A AC-3 11kW/400V, stycznik zawiera cewkę o napięciu sterującym 230V 50/60Hz AC i styki pomocnicze 1NO + 1NC. Może być stosowany w aplikacjach bezpieczeńs twa. •Znamionowy prąd łączeniowy AC-3 do 440V: 25A •Napięcie sterownia cewki: 230V AC •Liczba biegunów: 3 •Kategoria użytkowania zgodnie z IEC 60947-4-1: AC-3
Parametry podstawowe
| Gama produktów | TeSys Deca |
|---|---|
| Typ produktu lub komponentu | Stycznik |
| Skrócona nazwa urządzenia | LC1D |
| zastosowanie | Obciążenie rezystancyjne |
| Kategoria użytkowania | AC-3 |
| Ilość biegunów | 3P |
| [Ue] znamionowe napięcie łączeniowe | Obwód zasilający: <= 690 V Prąd przemienny (AC) 25...400 Hz |
| Znamionowy prąd łączeniowy [Ie] | 25 A (at <60 °C) at <= 440 V Prąd przemienny (AC) AC-3 for Obwód zasilający |
| [Uc] control circuit voltage | 230 V Prąd przemienny (AC) 50/60 Hz |
Parametry uzupełniające
| moc silnika w kW | 5,5 kW at 220...230 V Prąd przemienny (AC) 50/60 Hz (AC-3) |
|---|---|
| Moc silnika w KM | 3 HP at 230/240 V Prąd przemienny (AC) 50/60 Hz for 1 faza motors |
| Kod zgodności | LC1D |
| kombinacja styków | 3 NO |
| pokrywa ochronna | Z |
| Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 10 A (at 60 °C) for obwód sygnalizacyjny |
| Irms znamionowy prąd załączany | 140 A Prąd przemienny (AC) for obwód sygnalizacyjny conforming to IEC 60947-5-1 |
| Znamionowy prąd wyłączalny | 450 A at 440 V for Obwód zasilający conforming to IEC 60947 |
| [Icw] znamionowy prąd krótkotrwały wytrzymywany | 240 A 40 °C - 10 s for Obwód zasilający |
| paramtery bezpiecznika dobezpieczającego | 10 A gG for obwód sygnalizacyjny conforming to IEC 60947-5-1 |
| srednia impedancja | 2 mOm - Ith 40 A 50 Hz for Obwód zasilający |
| strata mocy na biegun | 3,2 W AC-1 |
| Znamionowe napięcie izolacji [Ui] | Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie znamionowe udarowe wytrzymywane [Uimp] | 6 kV zgodnie z IEC 60947 |
| poziom bezpieczeństwa i niezawodności | B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 |
| Trwałość mechaniczna | 15 Mcykli |
| trwałość elektryczna | 1,65 Mcykli 25 A AC-3 przy Ue <= 440 V |
| rodzaj napięcia sterującego | AC w 50/60 Hz STANDARD |
| technologia cewki | Bez wbudowanego modułu ogranicznika przepięć |
| zakres napięcia sterującego | 0,3...0,6 Uc (-40…70 °C):zniknięcie, odcięcie Prąd przemienny (AC) 50/60 Hz |
| pobór mocy przyciąganie w VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C) |
| pobór mocy przy podtrzymaniu w VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) |
| rozpraszanie ciepła | 2…3 W at 50/60 Hz |
| czas pracy | 12...22 ms zamykanie |
| Maximum operating rate | 3600 cykl/h at 60 °C |
| przyłącza - zaciski | Obwód sterowania: Zaciski śrubowe 1 1…4 mm² - cable stiffness: Elastyczny bez końcówki kablowej |
| Moment dokręcania | Obwód sterowania: 1,7 N.m - w Zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm |
| konfiguracja styku pomocniczego | 1 NO + 1 NC |
| rodzaj styków pomocniczych | typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1 |
| częstotliwość obwodu sygnalizacyjnego | 25...400 Hz |
| minimalne napięcie wyłączeniowe | 17 V for obwód sygnalizacyjny |
| minimalny prąd łączeniowy | 5 mA for obwód sygnalizacyjny |
| rezystancja izolacji | > 10 MΩ for obwód sygnalizacyjny |
| czas bez sygnalizacji | 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO |
| Podstawa montażowa | Szyna |
Środowisko pracy
| Normy | CSA C22.2 Nr 14 |
|---|---|
| Certyfikaty produktu | UL |
| stopień ochrony IP | IP20 płyta czołowa zgodnie z IEC 60529 |
| działanie ochronne | TH zgodnie z IEC 60068-2-30 |
| odporność klimatyczna | zgodnie z IACS E10 ekspozycja na wilgoć i ciepło |
| dopuszczalna temperatura otaczającego powietrza wokół urządzenia | -40…60 °C |
| wysokość pracy (w metrach nad poziomem morza) | 0...3000 m |
| odpornośc ogniowa | 850 °C zgodnie z IEC 60695-2-1 |
| ognioodporność | V1 zgodnie z UL 94 |
| odporność mechaniczna | Wibracje stycznik otwarty (2 Gn, 5...300 Hz) |
