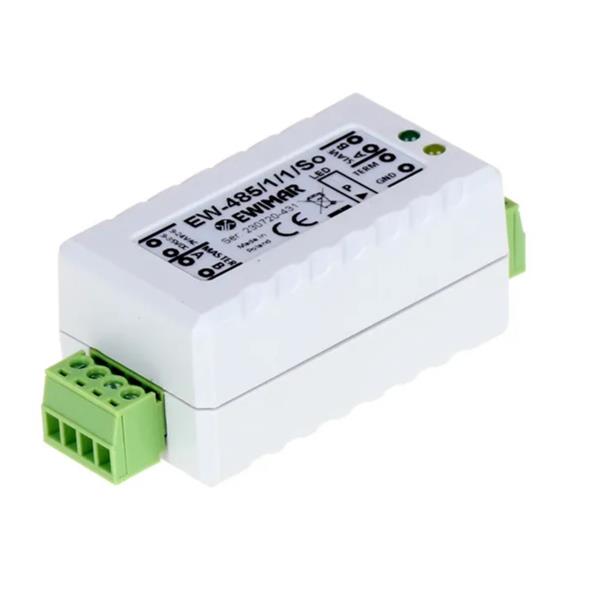

Separator repeater EW-485/1/1/So
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 29414
Kod producenta: EW-485/1/1/So
- Opis produktu
- Recenzje produktu (0)
Urządzenie przeznaczone jest do separacji galwanicznej urządzeń połączonych za pomocą magistrali RS-485. Eliminuje zakłócenia transmisji i możliwe uszkodzenia nadajników linii RS485, które są wynikiem różnic potencjałów.
Dedykowany jest do instalacji, w których transmisja odbywa się zawsze w jednym kierunku - kamery systemów CCTV, urządzenia wykonawcze automatyki, itp. Separacja optyczna o izolacji maksymalnej 1kV oraz ochrona przeciwprzepięciowa o mocy 600W wystarcza do zabezpieczenia urządzeń magistrali przed indukowaniem się impulsów napięciowych oraz skoków różnicy potencjałów.
Wyjmowane złącza oraz bardzo małe gabaryty urządzenia, ułatwiają czynności instalacyjne oraz serwis. EW-485/1/1/So v3.1 należy stosować zawsze po stronie nadawczej magistrali (przy nadajnikach). Uwarunkowane jest to separacją optyczną wyłącznie strony oznaczonej jako SLAVE. Strona MASTER jest zawsze połączona galwanicznie z zasilaniem i w przypadku odwrócenia miejsca instalacji separacja zostanie utracona. Jeżeli konieczne jest zastosowanie urządzenia po stronie odbiorczej, należy użyć separatora 2-kierunkowego EW-485/1/2/So. Prawidłowość podłączenia została przedstawiona na poniższych rysunkach.
| Parametr | Wartość |
| Ilość kanałów | 1 wejściowy, 1 wyjściowy |
| Ilość urządzeń na linii RS-485 | Standard do 32 urządzeń |
| Szybkość transmisji | 300bit~500kbit |
| Tryb pracy | 1-kierunkowy, Master -> Slave |
| Izolacja galwaniczna | 1kV DC |
| Ochrona przeciwprzepięciowa | 600W - każdy port |
| Złącza | Śrubowe, wyjmowane |
| Sygnalizacja LED | Zasilanie, transmisja |
| Zasilanie | 9~35VDC / 9~24VAC |
| Pobór prądu | 50mA max @ 12VDC |
| Obudowa | Wolnostojąca |
| Szczelność | IP40 |
| Wymiary | 74 x 32 x 27 (mm) ze złączami |
| Temperatura pracy | -40°C ~ 60°C |
