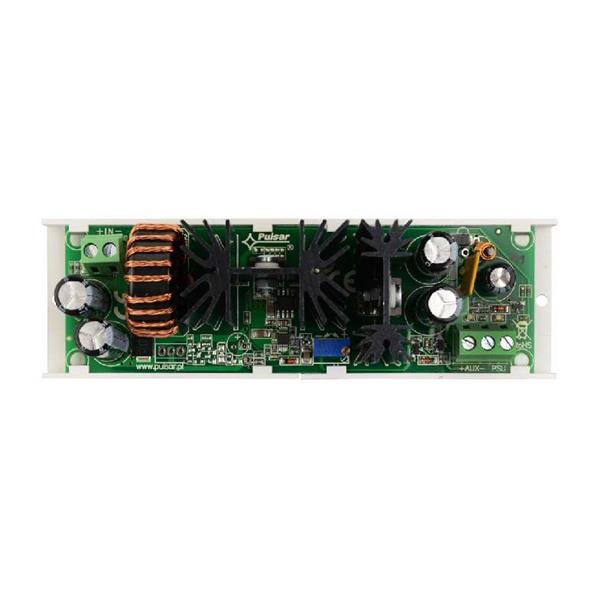

Przetwornica podwyższająca napięcie DC/DC25SU

Przetwornica podwyższająca napięcie DC/DC25SU

Pulsar

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 15295

Cena brutto: 179,58 zł

Cena netto: 146,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Moduł przetwornicy podwyższającej napięcie DC/DC 2,5A (DC/DC25SU) służy do podwyższenia napięcia z zakresu 9,5V÷16V DC na wejściu przetwornicy do napięcia z zakresu 18V÷28V DC na wyjściu, ustawionego potencjometrem VADJ. Maksymalny prąd obciążenia wynosi Imax=2,5A (Pmax= 60W). Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu

  • Przetwornica DC/DC podwyższająca napięcie z regulacją napięcia wyjściowego
  • Przykład zastosowania: podwyższenie napięcia z 12V DC na 24V DC
  • Zakres napięć wyjściowych: 18÷28V DC
  • Napięcie wejściowe z zakresu 9,5÷16V
  • Maksymalny prąd obciążenia 2,5A (60W)
  • Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
    1. Zwarcie wyjścia
    2. Przeciążenie wyjścia
  • Zabezpieczenia:
    1. Przeciwzwarciowe SCP
    2. Przeciążeniowe OLP
  • Wysoka sprawność: 94%
  • Sygnalizacja optyczna LED
  • Gwarancja – 2 lata od daty produkcji
  • Montaż:
    1. listwa montażowa z taśmą samoprzylepną
    2. wkręty montażowe

Specyfikacja

Napięcie wejściowe (zasilanie) 9,5V÷16V DC
Zakresy napięcia wyjściowego 18÷28 V DC, ustawienie fabryczne: 24V
Moc modułu P 60W max.
Sprawność energetyczna 90%÷ 94%
Napięcie tętnienia 50mV p-p max
Prąd wyjściowy 2,5A max.
Pobór prądu przez układy modułu 15 mA max.
Zabezpieczenie przed zwarciem SCP i
przeciążeniem OLP
110-150% mocy zasilacza, ponowne uruchomienie ręczne
(awaria wymaga odłączenie obwodu wyjściowego DC)
Wyjścia techniczne
- PSU wyjście sygnalizujące awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja),
stan normalny: poziom L (0V)
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania DC
na wyjściu
- PSU dioda sygnalizująca awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
czerwona, stan normalny świeci światłem ciągłym
zielona, stan normalny świeci światłem ciągłym
czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Warunki pracy II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ
powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary 140 x 43 x 45 (L x W x H)
Waga netto/brutto 0,05/0,08 kg
Mocowanie taśma montażowa lub wkręt montażowy x 2
Deklaracje CE
