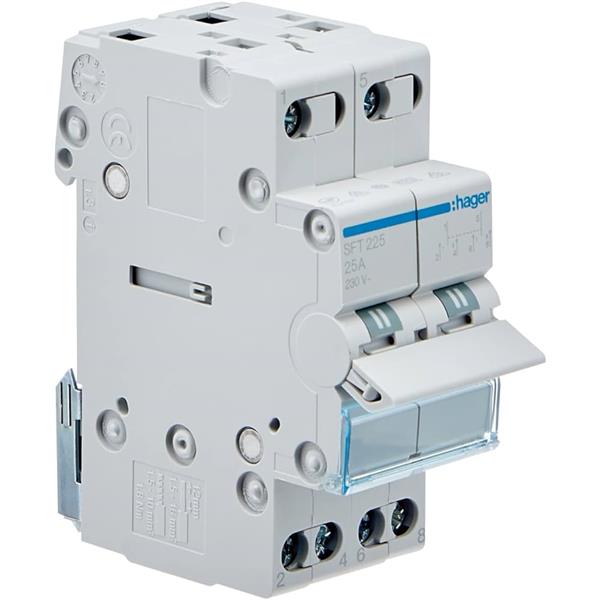

Przełącznik modułowy zasilania I-0-II 25A 2P SFT

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od góry 2P 25A 230VAC

Archi­tek­tura

• Liczba biegunów 2

• Pozycja neutralna Bez położenia neutral­nego

• Układ biegunów 2P

Prąd elek­tryczny

• Prąd znamio­nowy 25 A

• Znamio­nowy prąd zwar­ciowy warun­kowy lcc z bezpiecz­nikami gl-gG 0,37 kA

• Dopusz­czalny prąd znamio­nowy AC21 kategoria A 25 A

• Dopusz­czalna wartość znamio­nowa prądu AC21 kategoria B 25 A

• Dopusz­czalny prąd znamio­nowy AC22 kategoria A 25 A

• Dopusz­czalna wartość znamio­nowa prądu AC22 kategoria B 25 A

• Zdol­ność włączania prąd zwar­ciowy Icm przy 240V AC według IEC 60947-3 0,52 kA

• Znamio­nowy prąd krót­ko­trwały Icw 1s IEC 60947 0,37 kA

Instalacja, montaż

• Nomi­nalny moment dokręcania 1,80 - 1,80 Nm

• Typ połączenia dolnego aparatury modu­łowej Zacisk śrubowy

Napięcie

• Napięcie znamio­nowe łącze­niowe Ue (AC) 230 - 230 V

• Typ napięcia zasilania AC

• Napięcie znamio­nowe izolacji Ui 440 V

• Znamio­nowe napięcie udarowe Uimp 4000 V

‌Pojem­ność

• Liczba modułów 2

Bezpie­czeń­stwo

• Klasa ochrony przed wnika­niem (IP) IP20

Często­tliwość

• Często­tliwość 50 - 60 Hz

Wymiary

• Wyso­kość 83 mm

• Szero­kość 35 mm

• Głębo­kość 70 mm

Sprzęt

• Liczba styków NO 0

• Liczba styków NC 0

Warunki użyt­ko­wania

• Zakres temperatur pracy -20 - 50 °C

• Temperatura prze­chowywania­/tran­sportu -40 - 80 °C

Rodzaj połączenia

• Prze­krój poprzeczny prze­wodu elastycz­nego 1.5 - 10 mm²

• Prze­krój poprzeczny prze­wodu sztyw­nego 1.5 - 16 mm²

Wytrzyma­łość

• Wytrzyma­łość mechaniczna (liczba cykli) 200000

• Trwałość elek­tryczna przy obcią­żeniu nomi­nalnym w cyklach robo­czych (AC21) 25000

• Trwałość elek­tryczna przy obcią­żeniu nomi­nalnym w cyklach robo­czych (AC22) 25000

Moc

• Całko­wite straty mocy dla prądu znamio­nowego 1,80 W

• Straty mocy na biegun dla prądu znamio­nowego 0,90 W

Łącz­ność

• Wyrów­nanie dolnego połączenia dla urządzeń modu­łowych Prze­sunięty zacisk

• Wyrów­nanie poziomu zacisków górnych aparatu modu­łowego Prze­sunięty zacisk
