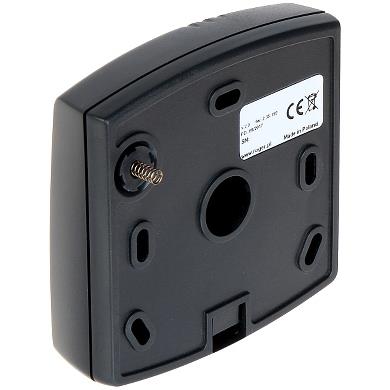

Podstawa obudowy AX-6-SP2 kontrolerów PR62x/PRT66

Centrala systemu kontroli dostępu RACS CPR32-SE-BRD

• możliwość podłączenia do 32 kontrolerów serii PR w ramach jednej sieci (podsystemu)
• zegar czasu rzeczywistego z podtrzymaniem bateryjnym
• nieulotny bufor 250.000 zdarzeń
• programowalne linie wejściowe i wyjściowe
• zasilanie 18VAC lub 12VDC
• zasilacz buforowy 1.5A
• dwa wyjścia przekaźnikowe 1.5A/30V
• dwa wyjścia tranzystorowe 1A/15V
• cztery wejścia NO/NC
• komunikacyja przez RS485

• sygnalizacja stanów alarmowych
• możliwość aktualizacji oprogramowania firmowego (fleszowanie)
• znak CE

W odniesieniu do kontrolerów serii PRxx1 zastosowanie centrali umożliwia rejestrację zdarzeń, definiowanie czasowych praw dostępu, a także możliwość realizacji funkcji globalnych takich jak strefy APB i strefy alarmowe.

W przypadku kontrolerów serii PRxx2 centrala CPR32-SE rozszerza funkcjonalność całego systemu wyłącznie o funkcje globalne.

Struktura systemu kontroli dostępu zawierająca magistralę komunikacyjną, kontrolery dostępu i opcjonalnie centralę CPR nazywana jest Podsystemem KD. Zasadniczo, centrala CPR działa jako centralny zegar oraz bufor zdarzeń w systemie (podsystemie) kontroli dostępu, dodatkowo jednak, odpowiedzialna jest za wymianę informacji pomiędzy kontrolerami w przypadku gdy w systemie wykorzystywane są funkcje globalne (strefy alarmowe, strefy APB i inne).

Rys.1 Podsystem kontroli dostępu RACS

Centrala CPR32-SE jest opcjonalnym elementem systemu kontroli dostępu RACS. Zastosowanie centrali w systemie rozszerza jego funkcjonalność o pewne dodatkowe cechy.
