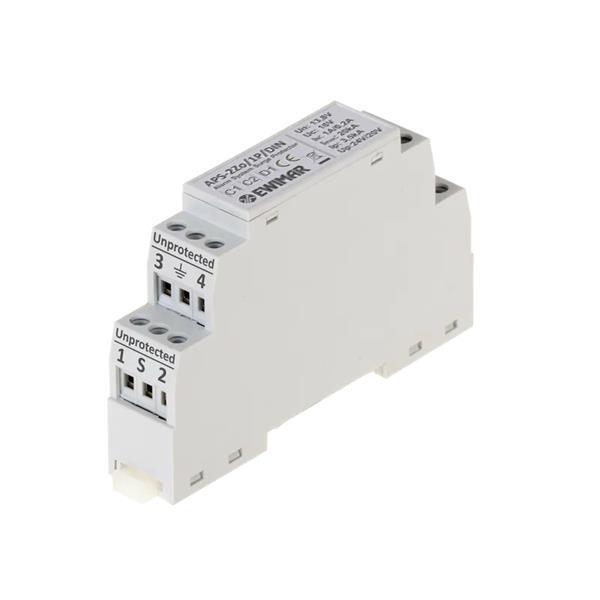

Ogranicznik przepięć sys. alarmowe APS-2Zo/1P/DIN
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 31411
Kod producenta: APS-2Zo/1P/DIN
Kod EAN: 5904041752452
- Opis produktu
- Recenzje produktu (0)
APS-2Zo/1P/DIN jest uniwersalnym ogranicznikiem przepięć, przeznaczonym do wykorzystania w różnych obwodach systemu alarmowego. Zastosowanie nowoczesnej konstrukcji z wykorzystaniem bezpieczników MOSFET, umożliwia ochronę:
- obwodów linii alarmowych, pojedynczych, dublowanych oraz cyfrowych
- magistral klawiatur i modułów rozszerzeń wraz z zasilaniem
- obwodów sygnalizatorów, również z własnym zasilaniem
Wyposażony jest w dwa niezależne obwody ochronne o skuteczności do 10kA.
Zaciski 1-2 to obwód nisko-prądowy o maksymalnym prądzie do 200mA z układem bezpiecznika MOSFET (obwód sterowania) i możliwością wykorzystania wspólnej masy, używany jest dla sygnału alarmowego, magistrali komunikacyjnej lub sterowania syreną.
Zaciski 3-4 to niezależny obwód wysoko-prądowy do 1A (obwód zasilania) wykorzystywany jest do zasilania czujek alarmowych, modułów lub sygnalizatora (z ładowaniem akumulatora).
Obwód masy/ekranu (S) oddzielony jest od zacisków wysoko-prądowych, umożliwia użycie ogranicznika wraz z syreną alarmową, niezależnie czy jest ona sterowana plusem, czy minusem zasilania.
Rozbudowane stopnie ochronne wykorzystujące układ mostkowy, zapewniają niską tłumienność sygnału, co jest istotne dla szybkich transmisji danych w magistralach cyfrowych.
Ogranicznik jest urządzeniem uniwersalnym z możliwością wykorzystania w systemach alarmowych różnych producentów i z dowolnymi detektorami zainstalowanymi wewnątrz lub na zewnątrz budynków (w dodatkowych obudowach hermetycznych). Dedykowany jest do ochrony detektorów, posiadających wyjścia w postaci styków NO/NC lub linii adresowalnych transmisyjnych - 2-przewodowych i 4-przewodowych.
Produkt posiada obudowę montowaną na szynę DIN i w przypadku konieczności montażu na zewnątrz budynku, musi być użyta dodatkowa obudowa hermetyczna.
Aby zapewnić pełną ochronę długiego przewodu alarmowego, powinny być użyte dwa ograniczniki przepięć na jego końcach - takie same modele lub inne z oferty Ewimar, zależnie od rodzaju przesyłanego sygnału.
Specyfikacja techniczna
| NAZWA PARAMETRU | WARTOŚĆ |
| Ilość torów ochronnych | 4+masa |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µs, linia-ziemia) Iimp | 10kA |
| Napięcie znamionowe DC (linia-linia) UN | 12V (1-2) / 13,8V DC (3-4) |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 15V (1-2) /16V (3-4) DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V (1-2) / 24V (3-4) |
| Prąd wyładowczy C1 (8/20µs, linia-linia) Iimp | 250A |
| Element odsprzęgający | Bezpiecznik MOSFET / dławik |
| Rezystancja szeregowa na linię | 6Ω (1-2) / 70mΩ (3-4) |
| Prąd znamionowy In na linię | 200mA (1-2) / 1A (3-4) |
| Szczelność obudowy | IP20 |
| Wymiary | 17,8 x 89,5 x 58,5 (mm) |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
| Sposób montażu | Obudowa wolnostojąca / mocowana na szynę DIN |
| Sposób uziemienia | Przewód |
| Temperatura pracy | -40ºC~60ºC |
