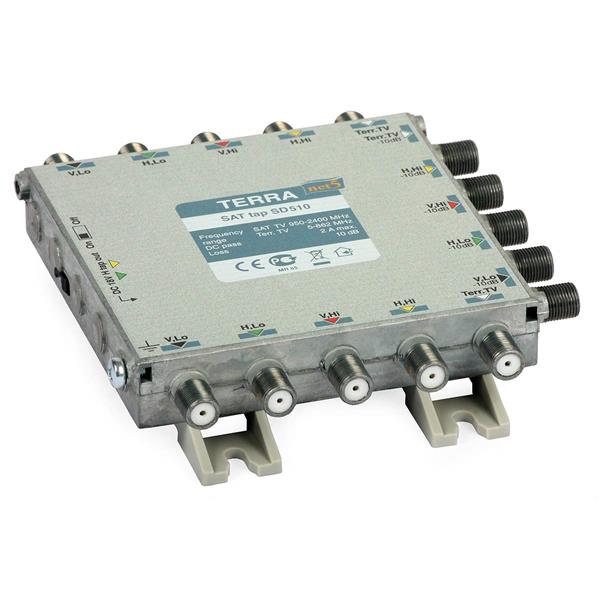

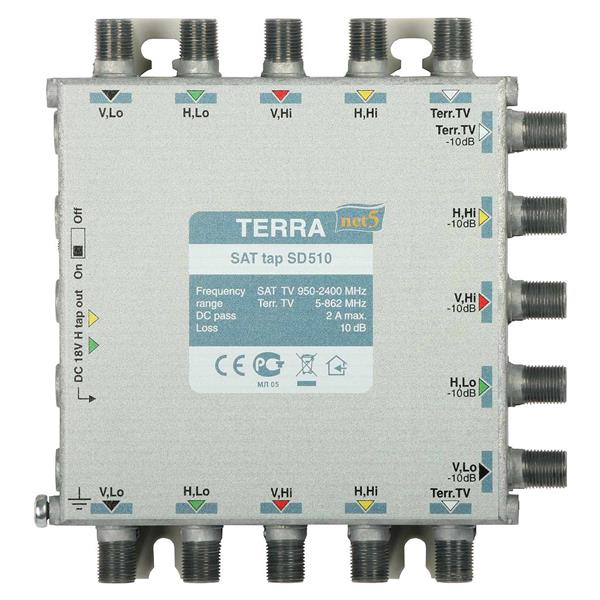

Odgałęźnik TV/SAT Terra SD-510 5we/10wy 10dB
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 32620
Kod producenta: R70516
- Opis produktu
- Recenzje produktu (0)
Odgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo, odgałęźnik wydziela także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycji “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycji “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odgałęźniki SD-510 , SD-515 oraz SD-520 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji. Aby dobrze dobrać elementy zaleca się skorzystanie z darmowej aplikacji do projektowania instalacji multiswitchowych - SatNet.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
-
odgałęźnik TV/SAT wyposażony w 5 torów
-
stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci
-
zastępuje 5 pojedynczych odgałęźników TV/SAT
-
posiada wyłączalne przejście stałoprądowe
-
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
-
dostępny też jako rozgałęźnik SD-504 oraz odgałęźniki SD-515 , SD-520
Dane techniczne
|
Rodzaj towaru |
Odgałęźnik |
||
|
Seria |
SD-5xx |
||
|
Model |
SD-510 |
||
|
Marka |
TERRA |
||
|
Typ |
RTV/SAT |
||
|
Zastosowanie |
wewnętrzny |
||
|
Wejścia/Wyjścia |
liczba wejść |
5 |
|
|
Wejścia/Wyjścia |
liczba wyjść |
10 |
|
|
Zakres częstotliwości |
RTV |
MHz |
5-862 |
|
Zakres częstotliwości |
SAT |
MHz |
950-2400 |
|
Tłumienie przelotowe |
RTV |
dB |
1,5 |
|
Tłumienie przelotowe |
SAT |
dB |
1,8 |
|
Tłumienie w torze odgałęźnym |
RTV |
dB |
10 |
|
Tłumienie w torze odgałęźnym |
SAT |
dB |
8...12 |
|
Separacja wejść |
SAT/SAT |
dB |
30 |
|
Separacja wejść |
RTV/SAT |
dB |
30 |
|
Przejście DC |
tor V |
A |
max 0,5 |
|
Przejście DC |
tor H |
A |
max 2 (1 dla jednej linii) |
|
tor RTV |
A |
max 0,1 |
|
|
Tłumienie odbić |
dB |
> 10 |
|
|
Klasa ekranowania |
A |
||
|
Typ złącza |
F |
||
|
Temperatura pracy |
°C |
-20...+50 |
|
|
Wymiary |
mm |
126x135x30 |
|
|
Masa |
kg |
0,44 |
|
