Ochronnik przeciwprzepięciowy PTF-61-EXT/PoE/DIN-30997

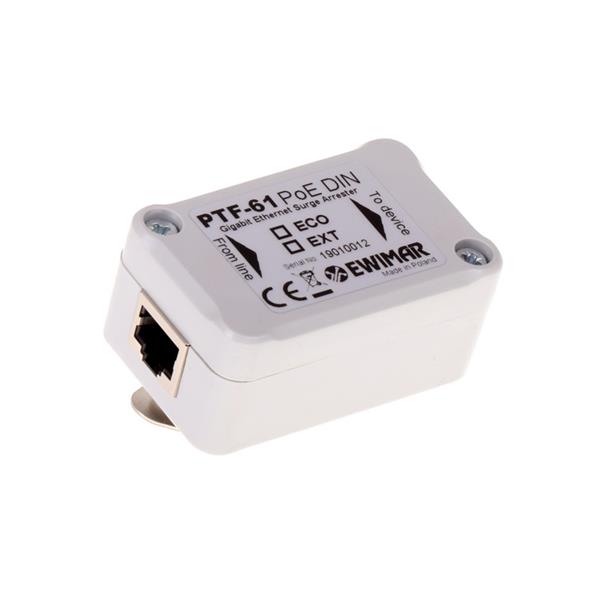

Ochronnik przeciwprzepięciowy PTF-61-EXT/PoE/DIN

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 24000

Cena brutto: 416,98 zł

Cena netto: 339,01 zł

Cena katalogowa: 416,98 zł

Oszczędzasz: 0,00 zł

Przed zakupem produktu wybierz wymagane opcje.
Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

1-kanałowy ogranicznik przepięć LAN montowany na szynę DIN, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 1000Base-T i 1000Base-TX. Zawiera bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez udziału elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na rozpraszanie lub absorbowanie dużej ilości zakłóceń. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane z użyciem specjalnego procesu ich produkcji oraz nowoczesne komponenty, pozwoliły uzyskać znakomite parametry wymagane w infrastrukturze kategorii 6.

Zastosowane 3 stopnie ochronne z użyciem technologii MOSFET, skutecznie eliminują przepięcia indukujące się w okablowaniu oraz wprowadzają dodatkową separację w przypadku wystąpienia dużych potencjałów pomiędzy poszczególnymi urządzeniami w sieci LAN. Technologia MOSFET obniża poziom potencjału jaki dociera do zabezpieczonego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un). Uzyskanie takich parametrów jest niemożliwe w przypadku najczęściej stosowanych rozwiązań konwencjonalnych.

Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

PTF-61-EXT/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę instalowaną na szynie DIN. Uziemienie ogranicznika odbywa się za pomocą szyny DIN, którą należy podłączyć do linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy również przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.



NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

1

Obsługiwane standardy Ethernet

10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx

Zgodność z okablowaniem

Kategoria 5, 5e i 6

Złącze wejściowe (strona niechroniona)

Gniazdo ekranowane RJ-45

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

2kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP

<8V

Prąd wyładowczy (8/20µS, linia-linia ) Iimp

75A (2kA po zadziałaniu MOSFET)

Chronione Linie

1-2, 3-6, 4-5, 7-8

Pojemność (linia-linia) @1MHz

5pF

Pojemność (linia-ziemia) @1MHz

2-3pF

Element odsprzęgający

Bezpiecznik MOSFET

Rezystancja szeregowa

6Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony UP

75V (po zadziałaniu MOSFET)

Prąd wyładowczy (8/20µS, linia-linia) Iimp

73A (2kA po zadziałaniu MOSFET)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

2kA

Chronione pary

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

Zgodny ze wszystkimi typami w tym Hi PoE

Cechy wspólne

Wymiary

65 x 30 x 40 (mm) - bez uchwytu DIN

Zastosowanie

Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66

Sposób montażu

Montaż na szynie DIN

Sposób uziemienia

Przewód / Szyna DIN

Szczelność obudowy

IP54

Temperatura pracy

-30ºC~60ºC
