Obudowa naścienna

Rozwiązania kompaktowych szaf i obudów w wariantach: kompaktowe obudowy sterownicze AX, obudowy sterownicza AX z tworzywa sztucznego i systemowe szafy pojedyncze SE. Mają niezwykle wszechstronne zastosowanie w instalacjach o średnim zapotrzebowaniu na miejsce. Spełniają najwyższe wymagania ochrony przed korozją i klasy ochrony do IP 66. Obudowy naścienne umożliwiają łatwą zabudowę i elastyczne wprowadzanie kabli.

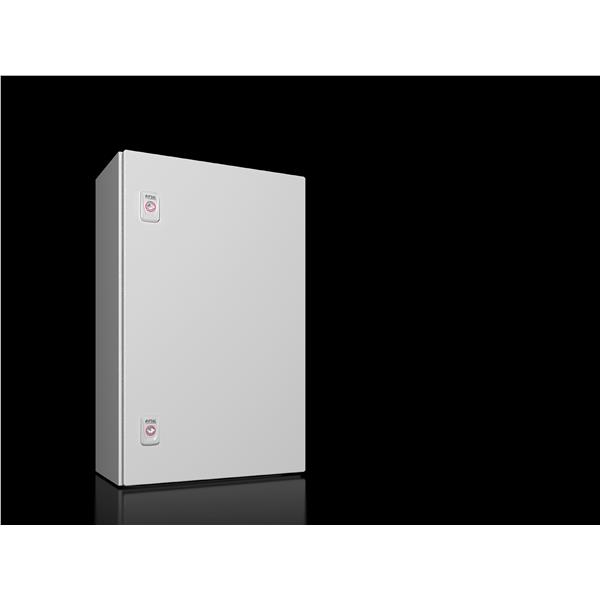

Szafa bazowa AX, blacha stalowa

Nr kat.: AX 1038000

Kompaktowa obudowa sterownicza AX z wytłoczeniami w dachu, podłodze i z boku, które tworzą znaną z szaf pełnogabarytowych VX25 siatkę wymiarową 25 mm. Dzięki temu unikalnemu, opatentowanemu systemowi kompaktowe obudowy sterownicze AX są przygotowane do wszelkich przypadków zabudowy i rozbudowy. Komponenty i akcesoria systemowe można szybko i bezpiecznie instalować na szynach bez konieczności wiercenia otworów

Nr kat.: AX 1038000

Korzyści

Więcej możliwości zabudowy wewnętrznej dzięki zintegrowanym wytłoczeniom w obudowie w siatce systemowej 25 mm w połączeniu z szyną do zabudowy wewnętrznej i szeroką gamą akcesoriów systemowych

Utrzymanie klasy ochrony (aprobaty UL) przez montaż szyny do zabudowy wewnętrznej bez wiercenia otworów

Dodatkowa płaszczyzna montażowa i zwiększona nośność dzięki szynie zabudowy podłogowej

Łatwe projektowanie i konfiguracja za pomocą konfiguratora Rittal RiPanel

Materiał

Obudowa: blacha stalowa
Drzwi: blacha stalowa, uszczelka piankowa PU wylewana na obwodzie

Powierzchnia

Obudowa i drzwi: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy
Płyta montażowa: ocynkowana

Kolor RAL 7035

Zakres dostawy

Obudowa z drzwiami
Płyta(y) kołnierzowa(e) w podłodze obudowy
Płyta montażowa
Listwa otworowa drzwiowa
Zamknięcie: wkładka dwupiórkowa 3 mm

Klasa ochrony NEMA

NEMA 1

NEMA 3R

NEMA 4

NEMA 12

Klasa ochrony IP wg EN 60 529

IP 66

Type rating według UL 50E

Typ 1

Type 3R

Type 4

Typ 12

Kod IK IK10

Wymiary

Szerokość: 380 mm
Wysokość: 600 mm
Głębokość: 210 mm

Grubość materiału drzwi 1,5 mm

Grubość materiału obudowy 1,25 mm

Grubość materiału płyty montażowej 2,5 mm

Wymiary płyty montażowej (szer. x wys.) 330 mm x 575 mm

Ilość drzwi 1

Możliwość przełożenia strony zawiasów Tak

Liczba zamknięć 2

Zamknięcie

Wersja z zamknięciem: zamkiem dźwigienkowym
Liczba zamknięć: 2
Wkładka zamka: Wkładka dwupiórkowa 3 mm

Płyta kołnierzowa

Wielkość: 2
Ilość: 1

Materiały podstawowe

Blacha stalowa

Opak. 1 szt.

Waga netto 14,2 kg

Masa brutto 14,42 kg

PCF/VE (Cradle-to-Gate) 55,4 kg CO2 eq (Cat B)

Uwaga dotycząca klasy PCF

Kategoria B: wartość PCF (Cradle-to-Gate) obliczona w przybliżeniu na podstawie wagi produktu i deklarowana samodzielnie

Numer taryfy celnej 94032080

EAN 4028177813410

ETIM 9 EC000261

ETIM 8 EC000261

ECLASS 8.0 27180101

Opis produktu

AX Obudowa sterownicza kompaktowa, SxWxG: 380x600x210 mm, blacha stalowa, z płytą montażową, jednodrzwiowa, dwa zamki dźwigienkowe
