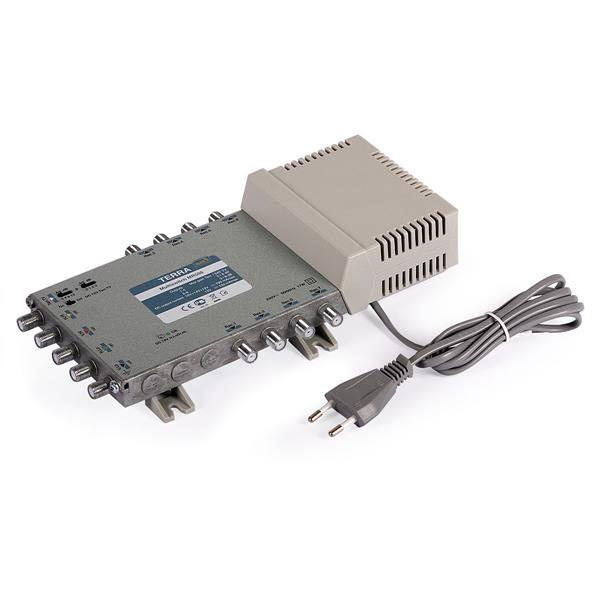

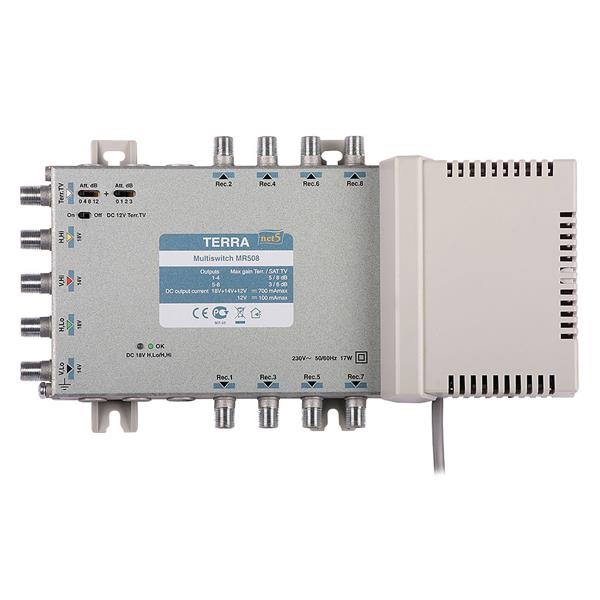

Multiswitch Terra 5/8 MR-508 z akt. naziemną

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 25120

Kod producenta: Lx 5108al

Cena brutto: 523,91 zł

Cena netto: 425,94 zł

Cena katalogowa: 523,91 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-508   posiada 5 wejść oraz 8 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 8 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Cechy wyróżniające

  • multiswitch radialny

  • wbudowana prekorekcja charakterystyki kabla

  • grupowanie wyjść pod względem poziomu wyjściowego

  • separacja pomiędzy wejściami większa niż 30dB

  • możliwość zasilania przedwzmacniacza dla anteny naziemnej

  • wbudowany zasilacz

  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A


Nazwa

MR-508

MR-512

MR-516

Ilość wyjść

8

12

16

Pasmo pracy [MHz]

SAT

950 - 2400

DVB-T/Radio

47 - 790

Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB]

SAT

wyjścia 1-4

0...8

wyjścia 5-8

-1...6

wyjścia 9-12

-

-2...3

wyjścia 13-16

-

-3...1

DVB-T/
Radio

wyjścia 1-4

-1...5

wyjścia 5-8

-2...3

wyjścia 9-12

-

-3...1

wyjścia 13-16



-4...-1

Regulacja wzmocnienia w torze TV naz.[dB]

15, krok 1dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]

96

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]

wyjścia 1-4

88

88

88

wyjścia 5-8

86

86

86

wyjścia 9-12

-

84

84

wyjścia 13-16

-

-

82

Separacja wejść SAT [dB]

> 30

Separacja wyjść [dB]

pasmo SAT

> 30

pasmo DVB-T

> 35

Zasilanie na wejściach RF

H/Lo, H/Hi - 18V;
V/Lo, V/Hi - 14V
TV naziemna - 12V

Natężenie prądu na wejściach RF [A]

+18V&+14V&+12V

< 0,7

+14V&+12V

< 0,5

+12V

< 0,1

Klasa ekranowania

A

Pobór prądu z odbiornika [mA]

< 65

Sygnały sterujące

14/18V, 0/22kHz

Pobór mocy**

230VAC 50/60Hz 2W

Zakres temperatur pracy [ºC]

-20...+50

Wymiary [mm]

253x135x52

293x135x52

333x135x52

Masa [kg]

0,8

0,9

1,1

*dla 2 nośnych
**bez zewnętrznego obciążenia DC; bez zewnętrznego obciążenia DC; z max. obciążeniem 17W

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.

Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
