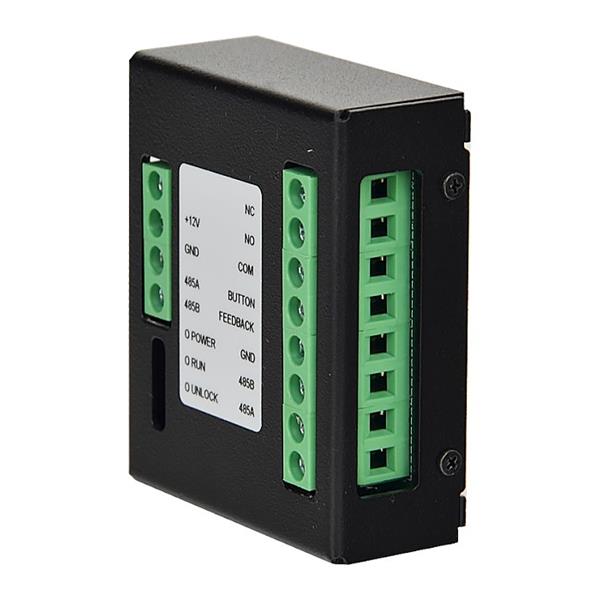

Moduł kontroli dostępu BCS-MODKD-III

Kompatybilność

Wszystkie panele zewnętrzne TCP/IP/SIP, oraz 2-wire IP (za wyjątkiem panelu BCS-PAN1210S-)

Materiał wykonania

Obudowa stalowa w kolorze czarnym

Wymiary

58,2x49,2x20,2mm

Zasilanie

12V DC, 1A

Pobór mocy

Czuwanie: ≤ 0,9W; praca ≤ 1W

Warunki pracy

-10°C ~ +60°C, 0% RH - 90% RH, bez kondensacji

Wejścia

+12V - wejście zasilania +12V DC
GND - wejście zasilania - 12V DC
485A (port po stronie zasilania) - wejście RS485A z panelu zewnętrznego
485B (port po stronie zasilania) - wejście RS485B z panelu zewnętrznego
BUTTON - wejście do podłączenie przycisku wyjścia
FEEDBACK - wejście do podłączenia kontaktronu (przyszłe zastosowania)

Wyjścia

NC - wyjście przekaźnikowe, port normalnie zamknięty
NO - wyjście przekaźnikowe, port normalnie otwarty
COM - wyjście przekaźnikowe, port wspólny
485B - wyjście RS485 do czytnika (do przyszłych zastosowań)
485A - wyjście RS485 do czytnika (do przyszłych zastosowań)
GND - wyjście masy dla przycisku wyjścia oraz kontaktronu

Diody informacyjne

POWER - gdy zapalona sygnalizuje obecność zasilania (czerwony)
RUN - mruganie sygnalizuje podłączenie panelu zewnętrznego (zielony)
UNLOCK - gdy zapalona sygnalizuje pracę wyjścia przekaźnikowego (niebieski)

Uwagi dotyczące montażu

Wymagana dodatkowa obudowa hermetyczna
Zalecana instalacja w pobliżu urządzenia, które będzie sterowane za pomocą modułu (brama, szlaban, drzwi, itd.)
Maksymalna zalecana odległość od panelu zewnętrznego: 1000m (dla przewodu UTP cat. 5e, komunikacja RS485 po jednej parze)
Zalecana jest galwaniczna separacja pomiędzy modułem, a sterowanym urządzaniem za pomocą dodatkowego przekaźnika
