Łączówka rozgałęźnik zasilana AWZ604 Topik
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 15378
- Opis produktu
- Recenzje produktu (0)

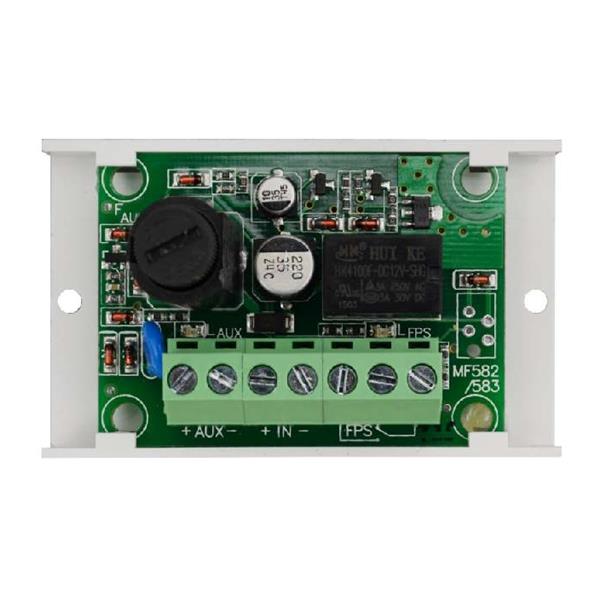

Moduł bezpiecznikowy LB1/1x5A/2,5/AW/R/FTA przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30 V DC lub 10V÷24 V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz jedno wyjście zasilania AUX wyposażone w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego (F 5A) oraz przepięciowe - warystor. Stan wyjścia AUX sygnalizowany jest poprzez diodę LED L . Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie diody L . Dodatkowo w przypadku awarii AUX AUX załączana jest dioda LED L oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli FPS stanu modułu np. zewnętrzna sygnalizacja optyczna. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2.
Specyfikacja
| Napięcie zasilania | 10V÷30 V DC (-2%/+2%) 10V÷24 V AC (-2%/+2%) |
| Napięcie wyjściowe | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 12mA÷ 30mA Uin=10 ÷ 30 V DC 40mA÷ 45mA Uin=10÷ 24 V AC |
| Ilość wejść zasilania | 1 (zacisk IN) – przewód 2,5mm2 max. |
| Ilość wyjść zasilania | 1 (zacisk AUX) – przewód 2,5mm2 max. |
| Zabezpieczenia: - przeciwzwarciowe SCP - przeciążeniowe OLP - przepięciowe |
- 1 x F 5A - 1 x F 5A - warystor |
| Sygnalizacja optyczna | dioda LED zielona LAUX - stan wyjścia AUX dioda LED czerwona LFPS sygnalizująca awarie |
| Bezpieczniki FAUX | F 5A |
| Warunki pracy | II klasa środowiskowa, -10°C ÷ 50°C |
| Wymiary | 70 x 43 x 40 (WxHxD) mm |
| Montaż | Listwa montażowa z taśmą przylepną, wkręty montażowe x2 otwory (3mm) |
| Złącza: - wyjścia/wejścia zasilania, wyjścia techniczne |
złącza śrubowe Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2 |
| Waga netto/brutto | 0,04kg / 0,06kg |
| Deklaracje | CE |
