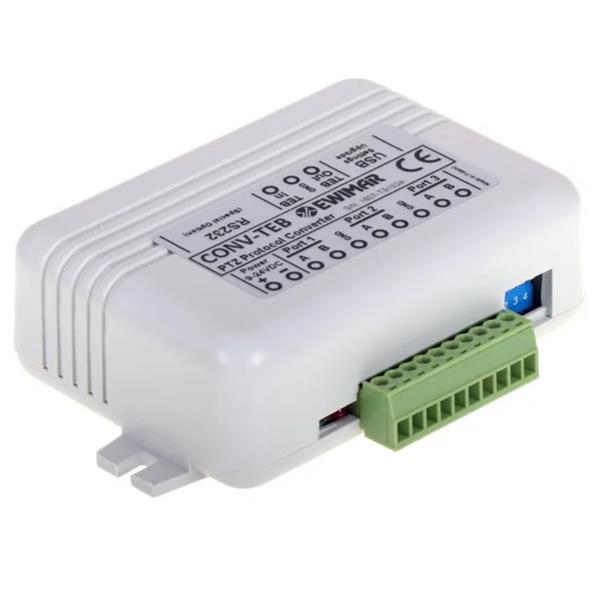

Konwerter protokołu Pelco na TEB Kalatel

Konwerter jest urządzeniem mikroprocesorowym, przeznaczonym do sterowania kamerami obrotowymi TEB, za pomocą klawiatury Samsung SCP-6000 lub kompatybilnej z SCP-6000, używającej protokołu Pelco-D lub Pelco-P. Funkcje klawiatury SCP-6000 wykorzystywane są do jednoczesnego sterowania ruchem obrotowym i ruchem wzdłużnym kamer szynowych oraz umożliwia sterowanie krosownicą Kalatel za pomocą RS-232 lub przez oryginalny transkoder TEB. Sterowanie krosownicą odbywa się z klawiatury w trybie MX (Matrix) w zakresie wyboru poszczególnych kamer na monitorach oraz sterowanie ruchem kamer.

Konwerter jest urządzeniem, podłączanym do sieci TEB jako jedna z klawiatur, lecz nie wymaga żadnego ustawiania adresów klawiatur. Może być podłączony w dowolnym miejscu sieci klawiatur - na początku, pomiędzy klawiaturami lub na końcu i odbierać komendy za pomocą portu RS-485 lub portu TEB-In (magistrala własna). Wyjścia TEB (TEB-Out, PORT2 RS485) przesyłają  dane z istniejących klawiatur TEB, wstawiając w odpowiednie miejsce komendy odbierane z klawiatury SCP-6000.

Oprogramowanie konwertera zostało napisane zgodnie z zasadami multitaskingu z progresywnym kopiowaniem fragmentów pakietów danych, dzięki czemu tworzy wydajną konfigurację z bardzo szybką reakcją na sterowanie. Konwerter wyposażono w 2 porty RS-485 i magistralę napięciową dla klawiatury i kamer TEB (wejście / wyjście) oraz port wyjściowy, dedykowany RS-485 dla klawiatury w protokole Pelco. Dodatkowo wbudowany port RS-232 służy do bezpośredniego podłączenia krosownicy Kalatel.

Jest to produkt serii 3, w pełni programowany i aktualizowany przez USB za pomocą oprogramowania Ewimar Upgrader/ Configurator. Umożliwia to zakup i zmianę oprogramowania na inny model, która powoduje że zmieniany jest model konwertera na inny. Posiada również dodatkowe opcje programowe, wprowadzające zaawansowane możliwości tłumaczenia w czasie rzeczywistym - aktywowane są za pomocą kodów licencyjnych.

Główne cechy:

• Obsługa 16 kamer przez jeden konwerter z indywidualnie wybieranymi adresami dla każdej kamery, w zakresie od 1-254.

• Sterowanie krosownicą Kalatel bez ograniczeń ilości kamer

• Możliwość zwiększenia obsługi ilości kamer przez konwerter do 99, przez zakup dodatkowych licencji

• Funkcja zmiany adresów wyjściowych kamer (ADDRESS SHIFT) – licencja opcjonalna

• Zaawansowana funkcja korekcji krzywej joysticka indywidualnie dla każdej kamery – licencja opcjonalna

• Jednoczesne przetwarzanie wielu komend ruchu: Pan, Tilt, Zoom, Iris, Focus.

• Obsługa specyficznych funkcji za pomocą SET PRESET i RUN PRESET.

• Wydłużenie magistrali RS-485 oraz TEB przez retransmisję danych z wejść na wyjścia.

• Szeroki zakres wyboru szybkości transmisji i wybór typu protokołu Pelco.

• Możliwość sterowania ruchem kamery szynowej za pomocą przycisków IRIS i FOCUS

• Definiowanie ustawień i aktualizacja oprogramowania za pomocą portu USB i oprogramowania Ewimar Firmware Upgrader / Configurator.

• Możliwość zmiany oprogramowania na inne, gdy konwerter nie będzie już wykorzystywany w istniejącym systemie – wyłącznie koszt oprogramowania.
