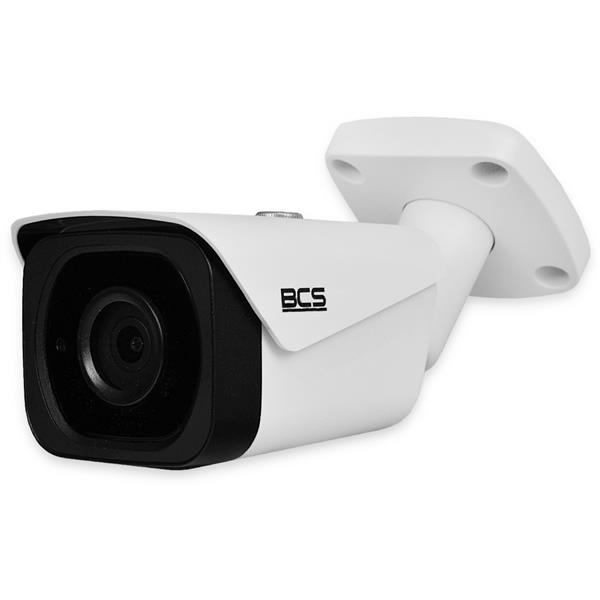

Kamera IP tubowa BCS-TIP4401AIR-IV 4Mpix 3,6mm

BCS-TIP4401AIR-IV - Zewnętrzna kamera megapikselowa, dedykowana do pracy w systemie monitoring IP BCS. Zaliczana do serii "IV", cechuje się wysoką jakością wykonania, która gwarantuje niezawodność i stabilne parametry pracy ciągłej. Do elementów wyróżniających kamery można zaliczyć:

Przetwornik obrazu 1/3" progressive scan CMOS - max. rozdzielczość 2688 x 1520
Stałoogniskowy obiektyw 3.6 mm (F1.4) - kąt widzenia 83o / 45o
Wbudowany WEB Server, wsparcie technologii PoE 802.3af i obsługa funkcji P2P
Sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB)
Obsługa licznych funkcji inteligentnej analizy obrazu
Wbudowany oświetlacz podczerwieni i mechaniczny filtr podczerwieni
Wbudowane gniazdo na kartę microSD (max. 128 GB)
Kompresja obrazu H.265 / H.264
Obsługa 3 strumieni kodowania
Szczelna obudowa zewnętrzna IP66
Kamera jest doskonałym wyborem do realizacji funkcji podglądu ogólnego, w miejscach, w których konieczna jest wysoka jakość obrazu. Sprawdza się ona świetnie w systemach CCTV stosowanych w domach i mieszkaniach, sklepach, jak i obiektach przemysłowych.

Parametry techniczne:
Przetwornik obrazu: 1/3'' PS CMOS
Max. rozdzielczość: 2688 x 1520 (max. 4 Mpx)
Prędkość: max. 25 kl/s @ 4 Mpx
Obiektyw: 3.6 mm (F1.4)
Zasięg oświetlacza: Do 40 m
Czułość: 0 lux (wł. IR)
Dzień/noc: TAK
Mechaniczny filtr podczerwieni (ICR): TAK
Kompresja obrazu: H.265 / H.264
Funkcje: Dzień/noc, NR, WDR, AWB, AGC, BLC, HLC, ROI, Strefy prywatności
Interfejs Ethernet: 10 / 100 Base-T
Lokalne nagrywanie (karta SD): TAK, max. 128 GB
Obudowa: IP66
Obudowa zewnętrzna: TAK
Temperatura pracy: -30...+60 oC
Zasilanie: 12V DC, PoE 802.3af
Pobór prądu: max. 0.5 A
Pobór mocy: max. 6 W
Wymiary: 180 x 65 x 70 mm
Waga: 0.41 kg
Gwarancja producenta: 36 miesięcy

Przetwornik 1/3" CMOS
Szczegółowy obraz w rozdzielczości 4 Mpx
Do budowy kamery wykorzystano dobrej jakości przetwornik obrazu 1/3" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 2688 x 1520 (25 kl/s @ 4 Mpx). Obraz o takiej szczegółowości prawidłowo odwzorowuje nawet bardzo drobne detale obserwowanego planu i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości generowanego obrazu.

Wysoka szczegółowość materiału wideo nie jest jedyną zaletą zastosowanego przetwornika. Przetworniki zrealizowane w technologii CMOS cechują się również:

Łatwym dostosowaniem ostrości do obserwowanego planu
Niskim poborem mocy
Szybkim działaniem
​

Obiektyw 3.6 mm
Szeroki kąt widzenia 83o / 45o
Model TIP4401AIR-IV jest również wyposażony w stałoogniskowy obiektyw o szerokości 3.6 mm (F1.6). Zapewnia on stosunkowo szeroki kąt widzenia, dzięki któremu kamera jest uniwersalna i sprawdza się świetnie w realizacji funkcji podglądu ogólnego. Kąt widzenia wynosi odpowiednio:

83o w poziomie
45o w pionie
Warto zaznaczyć, że kamery ze stałoogniskowymi obiektywami cechują się zwykle lepszą jakością generowanego obrazu, w porównaniu do ich odpowiedników z obiektywami regulowanymi. Cechują się one również znacznie atrakcyjniejszą ceną.

Interfejs sieciowy
Zdalne połączenie i zdalna obsługa kamery
Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet, dzięki którym można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może podglądać obraz "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora systemu CCTV, może również zmieniać parametry pracy kamery. Zdalne połączenie może zostać zrealizowane przy pomocy:

Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie konfigurować parametry pracy
Dedykowanego oprogramowania na komputer BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu
Aplikacji na urządzenia mobilne z systemami operacyjnymi Android lub iOS
​

Elementy wyróżniające oprogramowania BCS Manager:

Obsługa do 1000 połączeń
Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
Tworzenie schematów alarmowych
Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
Zdalna konfiguracja urządzeń, tworzenie grup urządzeń i zarządzania nimi
Sterowanie kamerami PTZ
Obsługa audio
Obsługa TV WALL
Uwaga!
Kamera wspiera również sieciowy standard ONVIF. Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

Funkcja P2P
Łatwy zdalny podgląd z poziomu urządzeń mobilnych
Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

PoE 802.3af
Alternatywny sposób zasilania
Dodatkową zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili
Uwaga!
Kamera wspiera technologię ePoE (extended PoE), która zwiększa skuteczny zasięg transmisji danych i zasilania. Aby możliwe było wykorzystanie technologii ePoE, switch do którego podłączona jest kamera musi również ją wspierać.

Funkcja WDR 120 dB
Skuteczna obserwacja kontrastowej sceny
Kolejną zaletą kamery BCS-TIP4401AIR-IV jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki. Zapewnia ona dużą rozpiętość tonalną obserwowanej sceny, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR 120 dB możliwa jest obserwacja:

Obiektów umieszczonych na bardzo jasnym tle
Obiektów znajdujących się w cieniu, gdy reszta planu jest dobrze oświetlona
Funkcja WDR okazuje się szczególnie użyteczna podczas słonecznych dni. Dzięki niej kamerę można np. zamontować wewnątrz budynku i zwrócić w stronę przeszklonego wejścia. W takiej konfiguracji twarze osób wchodzących do budynku nie są zaciemnione, co znacznie ułatwia ich identyfikację.

Funkcje inteligentnej analizy
Możliwość tworzenia zaawansowanych scenariuszy nagrywania
Kamera obsługuje również funkcje inteligentnej analizy obrazu, które umożliwiają tworzenie zaawansowanych scenariuszy nagrywania. Dzięki nim system monitoringu można jeszcze lepiej dopasować do wymagań klienta i specyfiki obiektu. Obsługiwane funkcje inteligentnej analizy obrazu:

Przekroczenie wirtualnej, definiowanej przez użytkownika linii
Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
Pozostawienie lub zniknięcie obiektu ze zdefiniowanej strefy
Zmiana obserwowanej sceny
Detekcja twarzy
Przykładowym zastosowaniem funkcji inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Podstawowe funkcje kamery:

Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
NR (3DNR) - Redukcja szumów poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane (4 strefy)
Niewidoczny oświetlacz podczerwieni kamery BCS-TIP4401AIR-IV
Niewidoczny oświetlacz podczerwieni kamery BCS-TIP4401AIR-IV

Oświetlacz i filtr podczerwieni
Skuteczna praca w każdych warunkach oświetlenia
Kamera jest wyposażona w standardowy oświetlacz podczerwieni, o skutecznym zasięgu wynoszącym 40 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocy, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i uruchomi się tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle podczerwieni. Pogarsza się jednak ogólna jakość generowanego obrazu.

Gniazdo na kartę microSD
Lokalna archiwizacja nagrań
Kamera posiada również gniazdo na kartę microSD, o maksymalnej pojemności 128 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Uwaga!
Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265
Archiwizacja nagrań z dłuższego okresu i skuteczny zdalny podgląd
Kamera korzysta z zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, umożliwiając prawie dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmienionej jakości materiału wideo. Dzięki czemu nagrania wymagają jeszcze mniejszej przestrzeni dyskowej i zmniejszają się wymagania dotyczące przepustowości podczas zdalnego podglądu.

Uwaga!
Kamerę można przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Kamera obsługuje również 3 niezależnie strumienie wideo, które mogą być swobodnie konfigurowane przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Prędkość transmisji dla poszczególnych strumieni:

Główny - 1 ~ 25 kl/s @ 4 Mpx / 3 Mpx / 1080p / SXGA / 1.3 Mpx / 720p
Drugi - 1 ~ 25 kl/s @ D1 / CIF
Trzeci - 1 ~ 25 kl/s @ 1080p / 720p / D1 / CIF
Obudowa IP66
Bezawaryjna praca w warunkach zewnętrznych
Kamerę umieszczono w szczelnej obudowie zewnętrznej IP66, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej możliwa jest bezawaryjna praca na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa zapewnia ochronę przed:

Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
Skrajnie niskimi i wysokimi temperaturami (-30...+60 oC)
