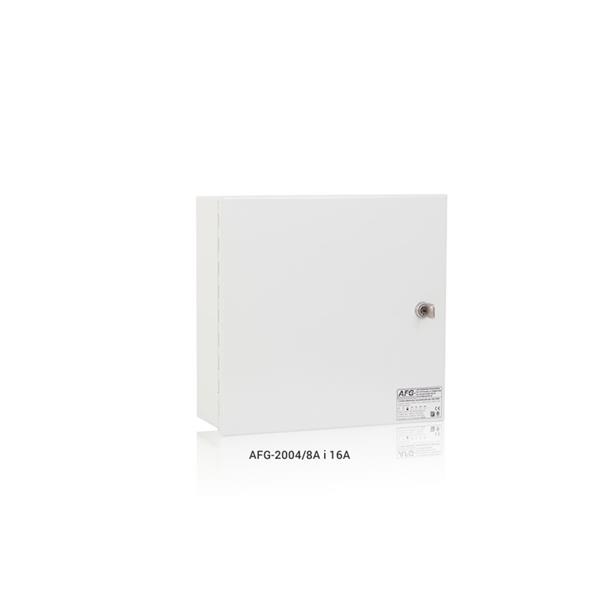

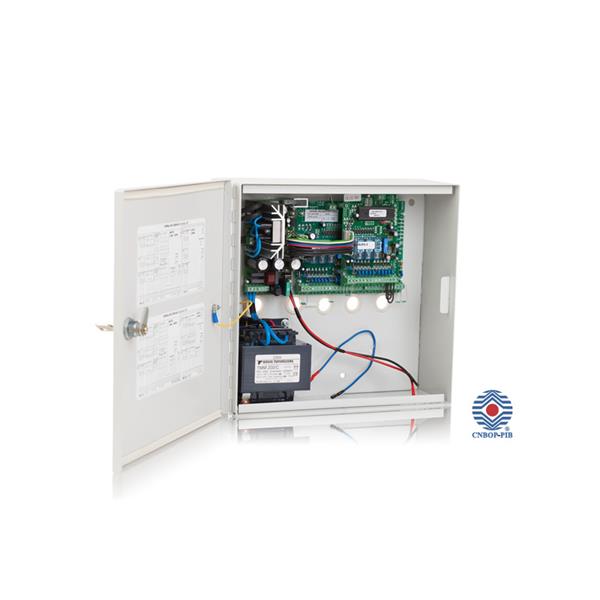

Centrala oddymiania AFG-2004/8A 1L2G

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 18473

Cena brutto: 2 816,70 zł

Cena netto: 2 290,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Centrala sterująca serii AFG-2004, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC do:

  • napędów klap i okien oddymiających (wyciągów dymu),

  • zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap

  • pneumatycznych lub klap wentylacji PPOŻ,

  • siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,

  • napędów drzwi napowietrzających,

  • napędów kurtyn dymowych,

  • styczników (falowników) wentylatorów napowietrzających i oddymiających.

Centrala realizuje funkcje:

  • oddymiania PPOŻ

  • przewietrzania

  • zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem

Tryby pracy centrali:

PRACA NORMALNA: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych,
PRACA ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
​​​​​​​PRACA WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających.

Dane techniczne:

  • napięcie zasilania: 230VAC, 50Hz

  • napięcie pracy: 24VDC ±25%

  • obciążalność prądowa: 2A, 8A, 16A, 24A, 32A, 40A, 48A

  • linie dozorowe: 3 szt. / jeden moduł linii

  • liczba elementów w linii dozorowej: 15 szt.

  • obudowa: metalowa, natynkowa, kolor RAL 7035

  • stopień ochrony obudowy: IP 30, klasa środowiskowa: I

  • współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com

  • krajowa ocena techniczna, certyfikat i świadectwo dopuszczenia CNBOP





TYP:









FUNKCJE:

- praca: NORMALNA / ZE /

WEN

- współpraca z: SSP, AFG-

com

OBUDOWA:

 - metalowa natynkowa

- kolor szary

- IP30



AKUMULATORY

(szt.):







AFG-2004/2A 1L1G

Niedostępna!

- 1 linia oddymiania
- 1 grupa przewietrzania

wymiary: 315x305x160
waga: 6kg

2 x 5Ah

AFG-2004/8A 1L1G

- 1 linia oddymiania
- 1 grupa przewietrzania

wymiary: 315x305x160*(120)
waga: 8kg

2 x 7Ah *(2x 9Ah)

AFG-2004/8A 1L2G

- 1 linia oddymiania
- 2 grupy przewietrzania

wymiary: 315x305x160*(120)
waga: 8kg

2 x 7Ah *(2x 5Ah)

AFG-2004/8A 1L1G+P

- 1 linia oddymiania
- 1 grupa przewietrzania
- 1 moduł przkaźnikowy

wymiary: 315x305x160*(120)
waga: 8kg

2 x 7Ah *(2x 5Ah)

AFG-2004/16A 1L2G (2x8A)

- 1 linia oddymiania
- 2 grupy przewietrzania

wymiary: 315x305x160 *(120)
waga: 9kg

2 x 9Ah *(2x 5Ah)

AFG-2004/16A 2L2G (2x8A)

- 2 linie oddymiania
- 2 grupy przewietrzania

wymiary: 480x410x150
waga: 13kg

2 x 9Ah

AFG-2004/24A 1L3G (3x8A)

- 1 linia oddymiania
- 3 grupy przewietrzania

wymiary: 500x500x210
waga: 23kg

4 x 9Ah

AFG-2004/24A 1L2G+P

- 1 linia oddymiania
- 2 grupy przewietrzania
- 1 moduł przekaźnikowy

wymiary: 500x500x210
waga: 23kg

4 x 9Ah

AFG-2004/24A 2L3G (3x8A)

- 2 linie oddymiania
- 3 grupy przewietrzania

wymiary: 500x500x210
waga: 23kg

4 x 9Ah

AFG-2004/24A 3L3G (3x8A)

- 3 linie oddymiania
- 3 grupy przewietrzania

wymiary: 600x600x210
waga: 29kg

4 x 9Ah

AFG-2004/32A 1L4G (4x8A)

- 1 linia oddymiania
- 4 grupy przewietrzania

wymiary: 500x500x210
waga: 23kg

4 x 9Ah

AFG-2004/32A 1L3G+P

- 1 linia oddymiania
- 3 grupy przewietrzania
- 1 moduł przekaźnikowy

wymiary: 500x500x210
waga: 23kg

4 x 9Ah

AFG-2004/32A 2L4G (4x8A)

- 2 linie oddymiania
- 4 grupy przewietrzania

wymiary: 500x500x210
waga: 23,5kg

4 x 9Ah

AFG-2004/32A 4L4G (4x8A)

- 4 linie oddymiania
- 4 grupy przewietrzania

wymiary: 600x600x210
waga: 30kg

4 x 9Ah

AFG-2004/40A 1L5G (5x8A)

- 1 linia oddymiania
- 5 grup przewietrzania

wymiary: 800x600x210
waga: 43,5kg

6 x 9Ah

AFG-2004/40A 1L4G+P

- 1 linia oddymiania
- 4 grupy przewietrzania
- 1 moduł przekaźnikowy

wymiary: 800x600x210
waga: 43,5kg

6 x 9Ah

AFG-2004/40A 3L5G (5x8A)

- 3 linie oddymiania
- 5 grup przewietrzania

wymiary: 800x600x210
waga: 43,3kg

6 x 9Ah

AFG-2004/40A 5L5G (5x8A)

- 5 linii oddymiania
- 5 grup przewietrzania

wymiary: 800x600x210
waga: 43,5kg

6 x 9Ah

AFG-2004/48A 1L6G (6x8A)

- 1 linia oddymiania
- 6 grup przewietrzania

wymiary: 800x600x210
waga: 44,5kg

6 x 9Ah

AFG-2004/48A 1L5G+P

- 1 linia oddymiania
- 5 grupy przewietrzania
- 1 moduł przekaźnikowy

wymiary: 800x600x210
waga: 44,5kg

6 x 9Ah

AFG-2004/48A 3L6G (6x8A)

- 3 linie oddymiania
- 6 grup przewietrzania

wymiary: 800x600x210
waga: 44,5kg

6 x 9Ah

AFG-2004/48A 6L6G (6x8A)

- 6 linii oddymiania
- 6 grup przewietrzania

wymiary: 800x600x210
waga: 45kg

6 x 9Ah

* Inne kofiguracje po zapytaniu







AFG-P4-24VDC

przekaźnik pomocniczy

4 styli przełączne



RPO-02/7P

przycisk oddymiania 7 żył





PP-24/5P

przycisk przewietrzania 5 żył
