Centrala alarmowa PCR 6

Centrala PCR6 jest nowoczesną mikroprocesorowa konstrukcją, w której połączono profesjonalne rozwiązania z szybka i prostą konfiguracja oraz łatwą obsługą. Przeznaczona jest dla małych systemów alarmowych, instalowanych w mieszkaniach, domkach jednorodzinnych, sklepach, biurach i warsztatach. Centrala współpracuje z wszystkimi typami czujek (NC) i urządzeń sygnalizacji alarmu 12V/DC (sygnalizatory zewnętrzne i wewnętrzne, moduły GSM).

Specyfikacja techniczna

• wejścia centrali [6]:

• cztery wejścia do podłączenia czujek NC, w tym I1 jako opóźnione a I2 (funkcja) opóźnione wewnętrznie z regulowanym czasem opóźnienia alarmu.
• jedno wejście do kontroli czuwania centrali ARM (sterowanie impulsowe – styk monostabilny np. wyjście czasowe 5s, przycisk dzwonkowy  lub sterowanie zmianą stanu – styk bistabilny np. przełącznik, stacyjka)
• jedno wejście czuwające 24h TAMP do podłączenia obwodu antysabotażowego sygnalizatorów lub przycisku antynapadowego
• konfiguracja pracy 2EOL/NC (1,1kΩ/2,2kΩ) z sygnalizacją sabotażu lub NC
• sygnalizacja naruszonego wejścia po czasie na wyjście z możliwością zdalnego zablokowania wejścia (PCR-RF)
• automatyczne blokowanie po trzech alarmach wejść I1-I4 w czuwaniu (ograniczenie alarmów w przypadku uszkodzenia czujki)

• wyjścia centrali [6]:

• trzy wyjścia do podłączenia sygnalizatorów: O1, O2 – regulowany czas alarmu, O3- alarm do skasowania lub wyłączenia czuwania
• niezależne zabezpieczenie przeciwzwarciowe z kontrolą bezpieczników: O1, O2, AUX
• kontrola obecności podłączenia sygnalizatora (obciążenia) dla wyjścia O1 ( 2,2kΩ)
• optyczna sygnalizacja stanu wyjść O1-O3

trzy wyjścia OC sygnalizacji stanu centrali:

• O4- stan zasilania AC lub czas na wyj./wej. O5- stan awarii, O6- stan czuwania centrali
• wyjście zasilania AUX do zasilania czujek itp.

• konfiguracja centrali:

• potencjometry P1-P4: czasy dla wejść I1, I2 oraz wyjść O1, O2
• przełącznik SW1: tryb i funkcje wejść oraz alternatywne funkcje wyjść:
• procedura programowania (przycisk PR): programowanie pilotów (PCR-RF) oraz funkcje dodatkowe

• sygnalizacja stanu centrali:

• optyczna: stan wejść, czuwania, alarmu, awarii, zasilania centrali
• akustyczna i/lub optyczna poprzez wyjścia alarmowe: O1-O3
• zdalny nadzór poprzez wyjścia techniczne O4-O6
• akustycznie poprzez wyjście O2- załączenie/wyłączenie czuwanie i naruszenie wejść po czasie na wyjście

• wsterowanie centralą:

• zdalnie poprzez wejście ARM (PCR6-RFR, PCR6): załącz/wyłącz czuwanie, kasowanie alarmu (programowany tryb sterowania: impulsem (monostabilne) lub zmianą stanu wejścia (bistabilne)

• zasilacz centrali:

• wbudowany zasilacz impulsowy o wydajności 1,3A z układem kontroli i ładowania akumulatora zasilania awaryjnego (7Ah/12V)
• zabezpieczenie przeciwzwarciowe, przeciążeniowe, przed odwrotna polaryzacją akumulatora, przed nadmiernym rozładowaniem akumulatora

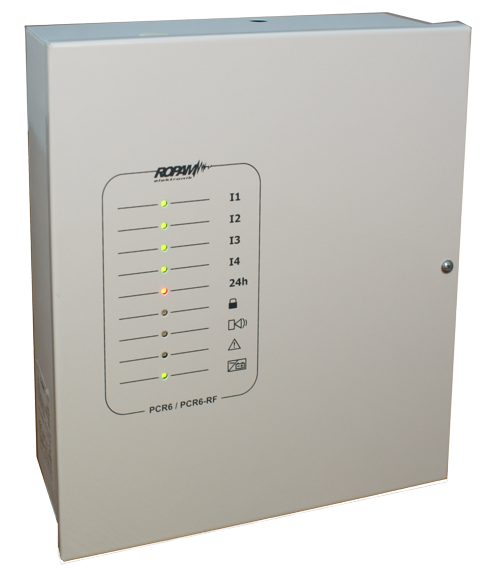

• obudowa centrali:

• metalowa obudowa z sygnalizacją optyczną na przednim panelu (9x LED), mikroprzełącznik sygnalizacji otwarcia obudowy, miejsce na akumulator 7Ah/12V.
