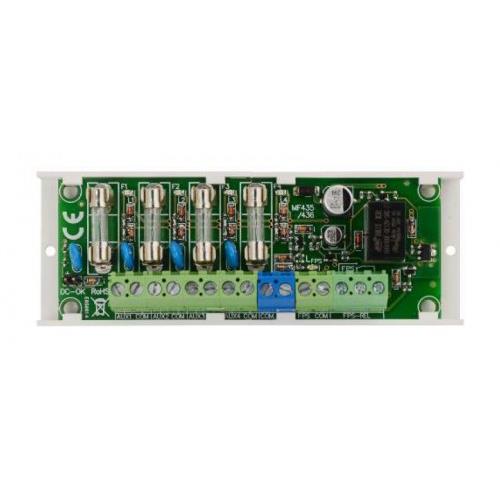

Łączówka rozgałęźnik zasilana AWZ595
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10330
- Opis produktu
- Recenzje produktu (0)
Moduł bezpiecznikowy LB4/4x2A/2,5/AW/R/FTA przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie tory zasilania zabezpieczone bezpiecznikami topikowymi 2A. Stan wyjść sygnalizowany jest poprzez cztery diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2.
Specyfikacja
| Napięcie zasilania | 10V÷30 V DC (-2%/+2%) 10V÷24 V AC (-2%/+2%) |
| Napięcie wyjściowe | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 15mA÷ 42mA Uin=10 ÷ 30 V DC 37mA÷ 42mA Uin=10÷ 24 V AC |
| Ilość wejść zasilania | 1 (zacisk IN) – przewód 2,5mm2 max. |
| Ilość wyjść zasilania | 4 (zaciski AUX) – przewód 2,5mm2 max. |
| Zabezpieczenia: - przeciwzwarciowe SCP - przeciążeniowe OLP - przepięciowe |
- 4 x 2A - 4 x 2A - warystory |
| Sygnalizacja optyczna | - diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4 - dioda LED czerwona LFPS sygnalizująca awarie |
| Bezpieczniki F1 ÷ F4 | F 2A |
| Warunki pracy | II klasa środowiskowa, -10°C ÷50°C |
| Wymiary | 120 x 43 x 26 (WxHxD) mm |
| Montaż | Listwa montażowa z taśmą przylepną, wkręty montażowe x2, (otwory 3mm) lub kołki montażowe x 4 (PCB fi=4,2 mm) |
| Złącza: - wyjścia zasilania - wejścia zasilania |
Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2 |
| Waga netto/brutto | 0,07kg / 0,12kg |
| Deklaracje | CE, RoHS |
