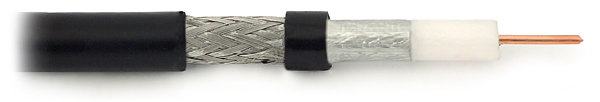

Przewód RG-11 Digisat-11PE 1,65Cu żelowany 200m

Przewód RG-11 Digisat-11PE 1,65Cu żelowany 200m

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 07315

Cena brutto: 1 902,91 zł

Cena netto: 1 547,08 zł

Cena katalogowa: 1 902,91 zł

Oszczędzasz: 0,00 zł

Ilość: 200m/rolka
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

DIGITSAT 11 PE (klasa A+/A++) – kabel do zastosowań w instalacjach multiswitchowych, do łączenia oddalonych podsieci. Z uwagi na bardzo grubą folię 30um, nadaje się szczególnie do wykonywania połączeń magistralnych. Mamy tutaj najczęściej pięć lub dziewięć kabli biegnących obok siebie. Bardzo ważne jest, zatem uzyskanie maksymalnie dużego ekranowania w zakresie 950MHz do 2150MHz. Ekranowanie w tym zakresie częstotliwości jest uzależnione od grubości folii (DIGITSAT-113 posiada folię o grubości 30um).

Oczywiście kabel posiada, także bardzo bogaty oplot, co zapewnia bardzo dobre ekranowanie w kanale zwrotnym. Oplot jest chroniony przed wilgocią przez zastosowany żel. Kable posiada bardzo elastyczny płaszcz PE (polietylen), chroniący kable przed skutkami promieniowania ultrafioletowego. Miedziany rdzeń kabla w standardzie 1,65mm zapewnia bardzo niskie tłumienie.

Kabel jest produkowany w Europie! Kupując kable marki DIGITSAT, masz gwarancje jakości. Jakość kabla (staranność wykonania), przekłada się na najważniejszy parametr, jakim jest dopasowanie. Dobra wartość parametru dopasowania (tłumienia odbić), sprawia, że kabel nie jest źródłem odbić sygnału - energia dostarczona do kabla jest przez niego transmitowana!

Cechy wyróżniające:

  • Klasa A+/A++ - w zakresie pasma pośredniej satelitarnej 950-2150MHz

  • Klasa A++ - w zakresie pasm VHF/UKF

  • Klasa A – w zakresie kanału zwrotnego

  • Dopasowanie >18dB

  • Tłumienie dla 2150MHz 21dB


Do kabla polecamy stosowanie specjalnie projektowanych złącz serii 11 amerykańskiej firmy PCT.

Konstrukcja kabla:

Nazwa towaru

Kabel DIGITSAT-11 PE



wartość

Średnica rdzenia miedzianego

mm

1,65 +/- 0,03

Średnica dielektryka spienianego fizycznie

mm

7,11 +/-0,05

Kowalność dielektryka (odkształcenie od przekroju kołowego)



+/-2%

Szerokość folii Al

mm

18 +/-0,3

Zakładka folii AL

mm

>3 +/-0,5

Grubość folii AL

um

30 +/-3

Średnica drutu oplotu AL

mm

0,12 +/-0,01

Liczba drutów oplotu

szt

24 x 7

Kąt nawinięcia

stopnie

23

Żel



Grubość płaszcza PE

mm

1 +/-0,1

Średnica płaszcza

mm

10,2 + 0,20/-0,05

Kolor płaszcza



czarny

Rezystancja kabla w temperaturze 20 stopni C

Ω/km

8,3 +/- 0,5

Pojemność

pF/m

13,5 +/-1,5

Rezystancja izolacji

MΩ/km

2000 +/-3%

Impedancja

Ω

75 +/-2

Współczynnik skrócenia fali

%

84 +/-1




Tłumienie kabla DIGITSAT-11 PE

Częstotliwość [MHz]

Tłumienie [dB/100m]

47

2,5

88

4,1

174

5,1

862

13

950

13,9

2150

21




Dopasowanie kabla DIGITSAT-11PE (najważniejszy parametr)

Pasmo

Dopasowanie [dB]

5-470MHz

>23

470-862MHz

>20

862-2150MHz

>18
