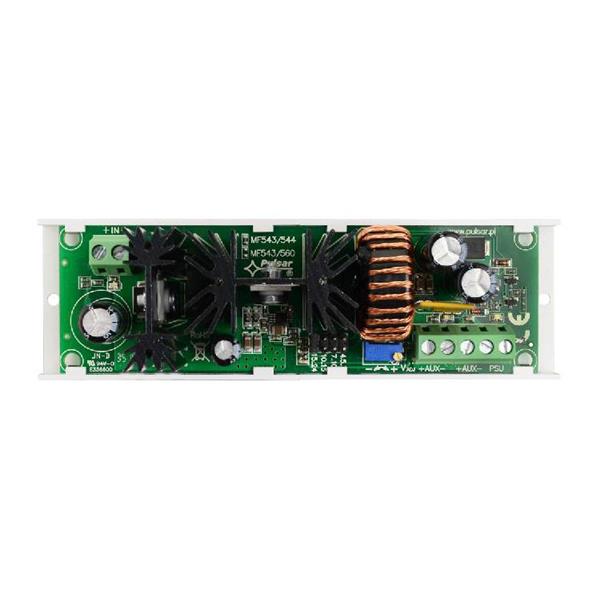

Przetwornica obniżająca napięcie DC/DC50SD 5A

Przetwornica obniżająca napięcie DC/DC50SD 5A

Pulsar

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 15285

Cena brutto: 195,57 zł

Cena netto: 159,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Moduł przetwornicy obniżającej napięcie DC/DC 5A (DC/DC50SD) służy do obniżenia napięcia z zakresu 8V÷28V DC na wejściu przetwornicy do napięcia z zakresu 4,5V÷24V DC na wyjściu, ustawionego potencjometrem VADJ. Maksymalny prąd obciążenia wynosi Imax=5A (Pmax= 60W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 2V między napięciem wejściowym (obniżanym) a wyjściowym. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (INAUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu

  • Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
  • Przykład zastosowania: obniżenie napięcia z 24V na 12V DC
  • Napięcie wejściowe z zakresu 8÷28V DC
  • Zakres napięć wyjściowych: 4,5÷24V DC
  • Minimalna różnica między napięciem wejściowym (obniżanym) a wyjściowym: 2V
  • Maksymalny prąd obciążenia 5A (60W)
  • Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
    1. Zwarcie wyjścia
    2. Przeciążenie wyjścia
  • Zabezpieczenia:
    1. Przeciwzwarciowe SCP
    2. Przeciążeniowe OLP
  • Wysoka sprawność: 92%
  • Sygnalizacja optyczna LED
  • Gwarancja – 2 lata od daty produkcji
  • Montaż:
    1. listwa montażowa z taśmą samoprzylepną
    2. wkręty montażowe

Specyfikacja



Napięcie wejściowe (zasilanie) 8V÷28V DC
zależne od zakresu ustawionego zworką
Zakresy napięcia wyjściowego 4,5V÷7V, 7V÷10V, 10V÷15V, 15V÷24V
Zakresy przełączane zworką.
Ustawienie fabryczne: 12V
Minimalna różnica między napięciem
wejściowym a wyjściowym
2V
Moc modułu P 60W max.
Sprawność energetyczna 85%÷ 92%
Napięcie tętnienia 80mV p-p max
Prąd wyjściowy 5A max.
Pobór prądu przez układy modułu 20 mA max.
Zabezpieczenie przed zwarciem SCP elektroniczne, automatyczny powrót
Zabezpieczenie przed przeciążeniem OLP 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
Wyjścia techniczne
- PSU wyjście sygnalizujące awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja),
stan normalny: poziom L (0V)
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania DC
na wyjściu
- PSU dioda sygnalizująca awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
czerwona, stan normalny świeci światłem ciągłym
zielona, stan normalny świeci światłem ciągłym
czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Warunki pracy II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ
powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary 140 x 43 x 45 (L x W x H)
Waga netto/brutto 0,15/0,20 kg
Mocowani taśma montażowa lub wkręt montażowy x 2
Deklaracje CE
