Łączówka rozgałęźnik zasilana AWZ588

Łączówka rozgałęźnik zasilana AWZ588

Pulsar

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 10329

Cena brutto: 195,58 zł

Cena netto: 159,01 zł

Cena katalogowa: 195,58 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

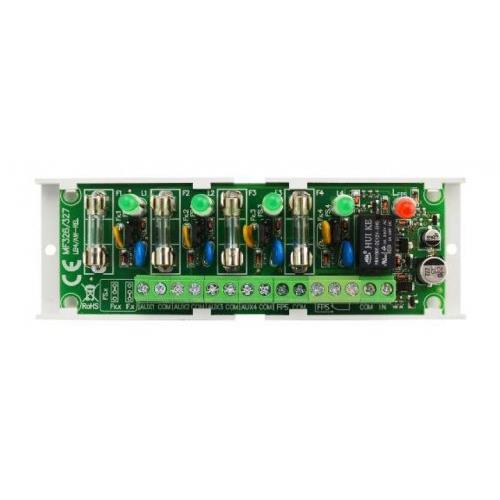

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia zasilania: 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Moduł LB4/AW posiada cztery niezależnie zabezpieczone wyjścia zasilania AUX1÷AUX4. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego (F 0,5A lub F 1,0A) lub bezpiecznika polimerowego PTC 0,5A oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez cztery diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu LB4/AW/R np. zewnętrzna sygnalizacja optyczna.

Specyfikacja

Napięcie zasilania 10V÷30 V DC (-2%/+2%)
10V÷24 V AC (-2%/+2%)
Napięcie wyjściowe UAUX = UIN (zgodne z napięciem zasilania)
Pobór prądu 15mA÷ 42mA Uin=10 ÷ 30 V DC
37mA÷ 42mA Uin=10÷ 24 V AC
Ilość wejść zasilania 1 (złącze śrubowe)
Ilość wyjść zasilania 4 (zaciski AUX)
Zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- przepięciowe
- 4 x F 0,5A lub 4x F 1,0A bezpiecznik topikowy
(wymiana ręczna bezpiecznika z zestawu),lub PTC 0,5A.
- warystory
Sygnalizacja optyczna - diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
- dioda LED czerwona LFPS sygnalizująca awarie
Bezpieczniki F1 ÷ F4 F 0,5A lub F 1,0A (na wyposażeniu) lub PTC 0,5A
Warunki pracy II klasa środowiskowa, -10°C ÷50°C
Wymiary 125 x 43 x 32 (WxHxD) mm
(115 x 40 x 30 wymiar listwy)
Montaż Listwa montażowa z taśmą przylepną, wkręty montażowe x2, (otwory 3mm) lub kołki montażowe x 4 (PCB fi=4,2 mm)
Złącza:
- wyjścia zasilania
- wejścia zasilania
- złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
- złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
Waga netto/brutto 0,06kg / 0,10kg
Deklaracje CE, RoHS
