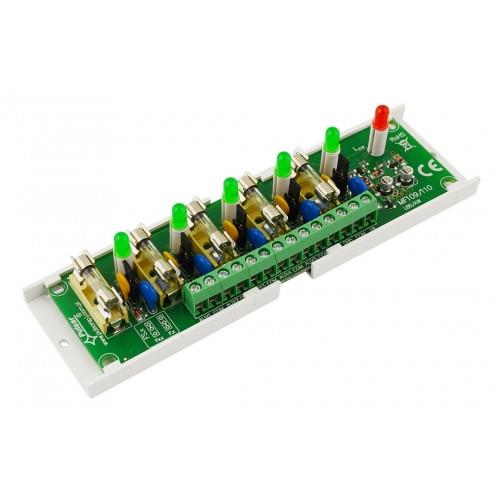

Łączówka rozgałęźnik zasilana AWZ536
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10328
- Opis produktu
- Recenzje produktu (0)
Moduł bezpiecznikowy LB5/5x0,5A/2,5/AW przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz pięć niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX5. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego (F 0,5A lub F 1A) lub bezpiecznika polimerowego PTC 0,5A oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez pięć diod LED L1÷L5. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda . Wyjście FPS może służyć LFPS do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2.
Specyfikacja
| Napięcie zasilania | 10V÷30 V DC (-2%/+2%) 10V÷24 V AC (-2%/+2%) |
| Napięcie wyjściowe | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 6mA ÷ 41mA Uin=10 ÷ 30 V DC 10mA ÷ 32 mA Uin=10 ÷ 24 V AC |
| Ilość wejść zasilania | 1 (zacisk IN) – przewód 2,5mm2 max. |
| Ilość wyjść zasilania | 5 (zaciski AUX) – przewód 2,5mm2 max. |
| Zabezpieczenia: - przeciwzwarciowe SCP - przeciążeniowe OLP - przepięciowe |
- 5 x F 0,5A lub 5x F 1A bezpiecznik topikowy (wymiana ręczna bezpiecznika z zestawu) lub PTC 0,5A. - warystory |
| Sygnalizacja optyczna | - diody LED zielone L1 ÷ L5 - stan wyjść AUX1÷AUX5 - dioda LED czerwona LFPS sygnalizująca awarie |
| Bezpieczniki F1 ÷ F5 | F 0,5A lub F 1A (na wyposażeniu) lub PTC 0,5A |
| Warunki pracy | II klasa środowiskowa, -10°C ÷50°C |
| Wymiary | 150 x 43 x 29 (WxHxD) mm |
| Montaż | Listwa montażowa z taśmą przylepną, wkręty montażowe x2, (otwory 3mm) lub kołki montażowe x 4 (PCB fi=4,2 mm) |
| Złącza: - wyjścia zasilania - wejścia zasilania |
Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2 |
| Waga netto/brutto | 0,09kg / 0,12kg |
| Deklaracje | CE, RoHS |
